摘要：DS3144在一塊硅片上集成了四個獨立的DS3/E3成幀器，包括在四路單獨的DS3或E3信道產生幀并對其進行格式化所必需的全部電路。器件中的每一個成幀器都是獨立配置，支持具有告警檢測與生成功能的M23 DS3、DS3 C位奇偶或G.751幀格式。DS3144可以不使用粘合邏輯與各種LIU、微處理器總線和其他系統元件連接。連接到LIU的數字?jǐn)?shù)據可以是二進制(NRZ)或雙極性(POS/NEG)數據，并提供內部B3ZS/HDB3編、解碼器。DS3154四LIU提供在物理層與DS3、E3或STS-1線路接口的必要功能。每一個LIU有一個獨立的接收和發送通道以及一個內置的抖動衰減器。DS3154的每一個端口獨立配置。DS3154可以采用硬件配置或CPU總線配置。

本應用筆記也適用于下面的Dallas Semiconductor成幀器和Dallas Semiconductor LIU：

DS3/E3 Framer	Description
DS3141	Single-Port Framer
DS3142	Dual-Port Framer
DS3143	Triple-Port Framer
DS3146	6-Port Framer
DS3148	8-Port Framer
DS31412	12-Port Framer
DS3/E3/STS-1 LIU	Description
DS3151	Single-Port LIU
DS3152	Dual-Port LIU
DS3153	Triple-Port LIU

DS3144接收成幀器LIU接口引腳

接收正數據輸入/接收NRZ數據輸入(RPOS/RNRZ)：如果MC1寄存器中的BIN = 0，LIU接口處于雙極性模式(POS/NEG)。這種模式下，AMI格式的串行數據流隨時鐘輸入成幀器。外部LIU 的RPOS = 1表示線上接收到正脈沖，LIU的RNEG = 1表示線上接收到負脈沖。如果BIN = 1，成幀器處于二進制(NRZ) LIU接口模式。在這種模式下，成幀器在RNRZ引腳隨時鐘輸入二進制格式的串行數據。RNRZ = 1表示數據流中的一個1，RNRZ = 0表示數據流中的一個0。

接收負數據輸入/接收線路代碼違反輸入(RNEG/RLCV)：如果MC1寄存器中的BIN = 0，LIU接口處于雙極性模式(POS/NEG)。這種模式下，成幀器隨時鐘輸入交替符號反轉(AMI)格式的串行數據流。外部LIU的RPOS = 1表示線上接收到正脈沖，LIU上的RNEG = 1表示線上接收到一個負脈沖。如果BIN = 1，成幀器處于二進制(NRZ) LIU接口模式。在這種模式下，成幀器在RNRZ引腳隨時鐘輸入二進制格式的串行數據流，在RLCV引腳輸入線路代碼違反。

接收時鐘輸入(RCLK)：RCLK用來將數據從RPOS/RNEG (雙極性LIU接口模式)或RNRZ (二進制LIU接口模式)送入接收成幀器。如果MC5寄存器中的RCLKI = 0，數據在RCLK的上升沿進入成幀器。如果RCLKI = 1，數據在RCLK的下降沿進入成幀器。從LIU得到的RCLK通常具有±20ppm以內的精確度，但是成幀器也能在RCLK上接收高達52MHz的間隙時鐘，比如從那些將DS3和E3映射至SONET/SDH或從中反映射的IC中得到的時鐘。

DS3144發送格式化LIU接口引腳

發送正數據輸出/發送NRZ數據輸出(TPOS/TNRZ)：如果MC1寄存器的BIN = 0，LIU接口處于雙極性(POS/NEG)模式。在這種模式下，發送格式化器以AMI格式輸出串行數據流。TPOS = 1告訴外部LIU要在線上驅動一個正脈沖，TNEG = 1告訴LIU在線上驅動一個負脈沖。如果BIN = １，LIU接口處于二進制(NRZ)模式。在這種模式下，發送格式化器在TNRZ引腳上以二進制格式輸出串行數據流。TNRZ = 1表示數據流中的一個1，TNRZ = 0表示0。

發送負數據輸出(TNEG)：如果MC1寄存器中的BIN = 0，LIU接口處于雙極性(POS/NEG)模式。這種模式下，發送格式化器以AMI格式輸出串行數據流。TPOS = 1告訴外部LIU在線上驅動一個正脈沖，TNEG = 1告訴LIU在線上驅動一個負脈沖。如果BIN = 1，LIU接口處于二進制(NRZ)模式。這種模式下，發送格式化器在TNRZ引腳上以二進制格式輸出串行數據流，并且TNEG被置低。

發送時鐘輸出(TCLK)：TCLK用于發送成幀器從TPOS/TNEG (雙極性LIU接口模式)或TNRZ (二進制LIU接口模式)輸出時鐘數據。如果MC5寄存器的TCLKI = 0，數據在TCLK的上升沿送出格式化器。如果TCLKI = 1，數據在TCLK下降沿輸出。TCLK通常TICLK的緩沖輸出(可選擇反相)。當線路環回或載荷環回激活時，TCLK是RCLK的緩沖輸出(可選擇反相)。當TICLK上沒有時鐘信號并且MC1：LOTCMC=1時，TCLK是RCLK緩沖輸出(可選擇反相)。

DS3154接收-LIU成幀器接口引腳

接收器正AMI/接收器數據(RPOS/RDAT)：當接收器被配置為雙極性接口時(RBIN = 0)，每次接收到正AMI脈沖RPOS都為高脈沖。當接收器配置為二進制接口時(RBIN = 1)，RDAT輸出解碼二進制數據。RPOS/RDAT在RCLK的下降沿(RCINV = 0)或RCLK的上升沿(RCINV = 1)刷新。

接收器負AMI/線路代碼違反(RNEG/RLCV)：當接收器被配置為雙極性接口時(RBIN = 0)，每次接收到負AMI脈沖RNEG都為高脈沖。當接收器配置為二進制接口時(RBIN = 1)，RLCV產生高脈沖表示代碼違反。RNEG/RLCV在RCLK的下降沿(RCINV = 0)或在RCLK的上升沿(RCINV = 1)刷新。

接收器時鐘(RCLK)：恢復的時鐘在RCLK引腳輸出。恢復的數據在RCLK的下降沿(RCINV = 0)或RCLK的上升沿(RCINV = 1)從RPOS/RDAT和RNEG/RLCV引腳輸出。信號丟失期間(RLOS = 0)，RCLK輸出信號從LIU主時鐘獲得。

DS3154傳送-LIU成幀器接口引腳

發送器正AMI/發送器數據(TPOS/TDAT)：當發送器配置為雙極性接口時(TBIN = 0)，TPOS為高時線上發送正脈沖。發送器配置為二進制接口時(TBIN = 1)，TDAT上的數據經過B3ZS或HDB3編碼后發送。TPOS/TDAT在TCLK的上升沿(TCINV = 0)或TCLK的下降沿(TCINV = 1)采樣。

發送器器負AMI (TNEG)：當發送器配置為雙極性接口時(TBIN = 0)，TNEG為高時在線上傳送負脈沖。當發送器配置為二進制接口時(TBIN = 1)，TNEG被忽略并置高或置低。TNEG在TCLK的上升沿(TCINV = 0)或TCLK的下降沿(TCINV = 1)采樣。

發送器時鐘(TCLK)：DS3 (44.736MHz _20ppm)、E3 (34.368MHz _20ppm)或STS-1 (51.840MHz _20ppm)時鐘作用在該信號。要發送的數據在TCLK上升沿(TCINV = 0)或TCLK下降沿(TCINV = 1)從TPOS/TDAT和TNEG引腳移入器件。

接口所需的DS3144與DS3154寄存器:

表1所示為對應于最高級別配置、控制以及包括復位、時鐘、引腳控制和線路接口功能在內的每一個成幀器狀態的DS3144寄存器。

表1. DS3144線路接口寄存器映射

ADDR.	REGISTER	BIT 7	BIT 6	BIT 5	BIT 4	BIT 3	BIT 2	BIT 1	BIT 0
01h	MC1	LOTCMC	ZCSD	BIN	MECU	AECU	TUA1	DISABLE	RST
02h	MC2	OSTCS	TCCLK	N/A	N/A	N/A	DLB	LLB	PLB
03h	MC3	TDENMS	TSOFC	TOHENI	TOHI	TSOFI	TICLKI	TDATI	TDENI
04h	MC4	RDENMS	ROOFI	RLOSI	RDATH	RSOFI	ROCLKI	RDATI	RDENI
05h	MC5	RNEGI	RPOSI	RCLKI	TNEGH	TPOSH	TNEGI	TPOSI	TCLKI
06h	ISR1	N/A	N/A	N/A	N/A	INT4	INT3	INT2	INT1
08h	MSR	LORC	LOTC	T3E3	FEAC	HDLC	BERT	COVF	N/A
09h	MSRL	LORCL	LOTCL	N/A	N/A	N/A	N/A	COVFL	OSTL
OAh	MSRIE	LORCIE	LOTCIE	T3E3IE	FEACIE	HDLCIE	BERTIE	COVFIE	OSTIE

注：有下劃線的位是只讀位。標有N/A的位是未定義位。未定義位是為將來功能升級保留的，必須寫為邏輯 0并且在讀取的時候忽略。

表2所示為DS3144 DS3/E3成幀器寄存器。在此寄存器地址映射中，帶下劃線的位是只讀位。標有N/A的位是未定義位。未定義位是為將來功能升級保留的，必須寫為邏輯 0并在讀取的時候忽略。

表2中的寄存器對應于最高級配置、控制以及DS3和E3模式下的每一個成幀器的狀態。

表2. DS3144 DS3/E3成幀器寄存器映射

ADDR.	REGISTER	BIT 7	BIT 6	BIT 5	BIT 4	BIT 3	BIT 2	BIT 1	BIT 0
10	T3E3CR1	E3SnC1	E3SnC0	T3IDLE	TRAI	TAIS	TPT	CBEN	DS3M
11	T3E3CR2	FRESYNC	N/A	TFEBE	AFEBED	ECC	FECC1	FECC0	E3CVE
12	T3E3EIC	MEIMS	FBEIC1	FBEIC0	FBEI	T3CPBEI	T3PBEI	EXZI	BPVI
18	T3E3SR	N/A	N/A	SEF	T3IDLE	RAI	AIS	OOF	LOS
19	T3E3SRL	COFAL	N/A	SEFL	T3IDLEL	RAIL	AISL	OOFL	LOSL
1A	T3E3SRIE	COFAIE	N/A	SEFIE	T3IDLEIE	RAIIE	AISIE	OOFIE	LOSIE
1B	T3E3IR	RUA1	T3AIC	E3Sn	N/A	EXZL	MBEL	FBEL	ZSCDL
20	BPVCR1	BPV7	BPV6	BPV5	BPV4	BPV3	BPV2	BPV1	BPV0
21	BPVCR2	BPV15	BPV14	BPV13	BPV12	BPV11	BPV10	BPV9	BPV8
22	EXZCR1	EXZ7	EXZ6	EXZ5	EXZ4	EXZ3	EXZ2	EXZ1	EXZ0
23	EXZCR2	EXZ15	EXZ14	EXZ13	EXZ12	EXZ11	EXZ10	EXZ9	EXZ8
24	FECR1	FE7	FE6	FE5	FE4	FE3	FE2	FE1	FE0
25	FECR2	FE15	FE14	FE13	FE12	FE11	FE10	FE9	FE8
26	PCR1	PE7	PE6	PE5	PE4	PE3	PE2	PE1	PE0
27	PCR2	PE15	PE14	PE13	PE12	PE11	PE10	PE9	PE8
28	CPCR1	CPE7	CPE6	CPE5	CPE4	CPE3	CPE2	CPE1	CPE0
29	CPCR2	CPE15	CPE14	CPE13	CPE12	CPE11	CPE10	CPE9	CPE8
2A	FEBECR1	FEBE7	FEBE6	FEBE5	FEBE4	FEBE3	FEBE2	FEBE1	FEBE0
2B	FEBECR2	FEBE15	FEBE14	FEBE13	FEBE12	FEBE11	FEBE10	FEBE9	FEBE8

DS3154可以工作在硬件模式或者CPU總線模式。

在硬件模式下，將輸入引腳置為高或低就可以進行所有配置。所有的狀態信息在狀態輸出引腳得以體現。硬件模式下內部寄存器不可訪問。HW引腳被拉高時(HW = 1)器件配置為硬件模式。

在CPU總線模式下，大多數硬件模式下的配置引腳和狀態引腳被重新分配成地址、數據和控制線，它們與8位微處理器總線接口。HW引腳置低(HW = 0)時器件配置為CPU總線模式。

除了HW引腳外，硬件模式下的配置引腳和狀態引腳在CPU總線模式下都有相應的寄存器位。硬件模式引腳和CPU總線模式寄存器位有相同的名稱和功能，不同的是所有寄存器位都是高有效。表3為DS3154的寄存器映射，可以用來與DS3144進行接口連接。

表3. DS3154的寄存器映射

ADDR.	REGISTER	BIT 7	BIT 6	BIT 5	BIT 4	BIT 3	BIT 2	BIT 1	BIT 0
00h	GCR1	E3M	STS	LLB	RLB	TDSA	TDSB	-	RST
01h	TCR1	-	TBIN	TCINV	TJA	TPD	TTS	TLBO	-
02h	RCR1	ITU	RBIN	RCINV	RJA	RPD	RTS	RMON	RCVUD
03h	SR1	-	-	TDM	PRBS	-	-	RLOL	RLOS
04h	SRL1	-	-	TDML	PRBSL	PBERL	RCVL	RLOLL	RLOSL
05h	SRIE1	-	-	TDMIE	PRBSIE	PBERIE	RCVIE	RLOLIE	RLOSIE
06h	RCVL1	RCV[7]	RCV[6]	RCV[5]	RCV[4]	RCV[3]	RCV[2]	RCV[1]	RCV[0]
07h	RCVH1	RCV[15]	RCV[14]	RCV[13]	RCV[12]	RCV[11]	RCV[10]	RCV[9]	RCV[8]
O8h-0Fh	TEST	-	-	-	-	-	-	-	-

在成幀器和LIU之間實現接口

DS3144器件總是開啟上電復位功能。復位之后，除了RDATH和TUA1被設置位1外，所有的讀/寫控制寄存器位都被復位至0。有關器件復位的工作細節可以從數據資料中獲得(www.maxim-ic.com.cn/DS3144)。器件復位以后，DS3144需要配置為DS3或E3。任何模式下，MC1寄存器中的TUA1位和MC4寄存器中的RDATH位必須清零。復位時這些位被置為1以便在發送LIU接口(TPOS/TNEG)和接收系統接口(RDAT)產生未成幀的全1 (E3 AIS)信號。

復位之后，缺省的DS3144 LIU接口格式為帶有B3ZS/HDB3編、解碼的雙極性(POS/NEG)格式。為了將復位之后的成幀器工作格式改為不帶B3ZS/HDB3編、解碼的二進制(NRZ)格式(編、解碼在成幀器中關閉，但在LIU中應開啟)，MC1寄存器中的BIN位需要設置為1。

成幀器接口格式與DS3154 B3ZS/HDB3解碼器

數據可以以二進制或雙極性格式輸出。為了選擇雙極性接口格式，RBIN引腳需要在硬件模式下置低。在CPU總線模式下，RBIN配置位需要清零。

在雙極性格式下，B3ZS/HDB3解碼器被關閉，恢復的數據經過緩存在RPOS和RNEG輸出。RPOS = 1時表示接收到正極性脈沖，RNEG = 1時表示接收到負極性脈沖。

在雙極性接口格式下，接收器簡單的讓接收數據通過而不進行BPV或EXZ檢查。為了選擇二進制接口格式，RBIN引腳應該在硬件模式下置高。在CPU總線模式下，RBIN配置位需置1。

在二進制格式下，B3ZS/HBD3解碼器開啟，對恢復數據進行解碼，并在RDAT引腳以二進制數輸出。RLCV引腳可以標記出代碼違反。

為了支持與各種相鄰元件的接口，RCLK的極性可以反轉。通常，數據在RCLK的下降沿從RPOS/RDAT和RNEG/RLCV引腳輸出。為了在RCLK的上升沿從這些引腳輸出數據，RCINV引腳需要在硬件模式下置高，或者在CPU總線模式下將RCINV配置位設置為1。

RCLK、RPOS/RDAT和RNEG/RLCV引腳具有三態模式，支持保護開關和冗余LIU應用。這種三態性能支持兩個或更多個LIU線或在一起，由系統處理器選擇其中一個為有效工作。為了使RCLK、RPOS/RDAT和RNEG/RLCV成為三態，將RTS引腳置高或RTS配置位置1。圖1所示為Dallas Semiconductor成幀器DS3144與Dallas Semiconductor LIU DS3154的功能框圖。

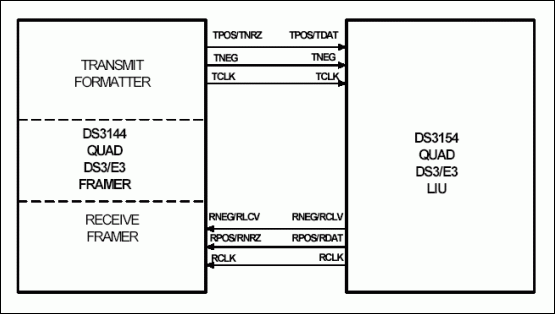

圖1. 成幀器和LIU的功能框圖

總結

關于設計成幀器和LIU之間硬件接口的更多幫助信息，請參考DS3144DK數據資料，可以在線獲得www.maxim-ic.com.cn/DS3144DK。

關于Dallas Semiconductor成幀器和LIU之間與/或接口連接工作情況的更多問題請通過電子郵件 [email protected]聯系Dallas Semiconductor Telecommunications應用支持小組(English only)或者打電話至972-371-6555 (English only)。
