SWR5800寬帶無線接入系統介紹
一、概述
SWR5800 OFDM寬帶無線接入系統是Sunet最新推出的一個基于IP的點對多點固定寬帶無線接入系統,工作于5.725-5.850GHz無線微波頻段,采用OFDM正交頻分多路復用技術,中心基站的全天候覆蓋范圍為5-10公里,能夠提供高速Internet數據、圖像和IP話音傳輸服務。SWR5800OFDM寬帶無線接入系統采用OFDM正交頻分多路復用技術,有效解決多路徑效應干擾問題,支持近距離的非視距數據傳輸(NLOS),具有技術先進、可靠性高、擴展能力強和性價比高的優勢,適合于國內電信運營技術的需求,是運營商城域無線組網的理想解決方案。
基于OFDM正交頻分多路復用技術
SWR5800 系統采用OFDM正交頻分多路復用技術實現信號頻譜正交重疊,以獲得高頻譜利用率,達到最大限度的利用可用頻帶的目的,這一點對頻率資源有限的運營商尤其重要; OFDM技術具有良好的頻率分集作用,解決了常規系統中困擾運營商的多路徑效應干擾問題。 SWR5800系統由于具有良好的抗多徑干擾能力,對于視距傳輸?shù)囊蠼档停芍С址且暰啵∟LOS)傳輸,特別適用于復雜的城市組網環境。 因此,SWR5800系統特別適合使用在高層建筑物、居民密集和地理上有阻擋的環境中以及希望消除多路影響,保證高速數據傳輸?shù)牡胤健?/font>
二、SWR5800的技術優勢
SWR5800 系列寬帶無線接入設備采用先進OFDM技術,具有傳輸速率高,抗干擾能力強,性能穩定、性價比高的特點。Sunet無線QOS系統是基于IP的高效的基站帶寬管理系統,可提供高效的帶寬管理和流量控制,可為終端站用戶提供真實IP與虛擬IP,可同時為每一IP提供數據和語音服務,并且能充分保證語音服務的高品質。無線QOS系統可同時控制管理8個扇區,提供8扇區基站208Mbps的帶寬服務,并且具有完善的流量控制和歷史記錄的功能。SWR5800寬帶無線接入系統適合國內電信運營技術需求特點,是建設寬帶無線城域網的理想解決方案。
采用OFDM(正交頻分多路復用)技術:支持非視距傳輸,NLOS抗干擾能力強。
系統容量大:傳輸數據速率高達54Mbps,實際空中傳輸速率可達30Mbps,采用64QAM時,
4個扇區基站系統容量可以達到216MHz帶寬。
傳輸距離遠:典型應用距離為5-8 km,采用高增益定向天線最遠可達30km。
建設周期短:可以扇區覆蓋方式實現快速安裝布署。
基于IP的QOS帶寬管理系統:提供靈活高效的帶寬管理和流量控制功能,充分利用頻率資源。
擴展能力強:隨著用戶的增加,可通過網絡管理系統隨時增加設備,提高系統容量。
高性價比:設備成本低,減少投資和運營成本,有利于快速收回投資。
高可靠性:技術先進,性能穩定,易于安裝維護。
三、SWR5800系統的應用領域

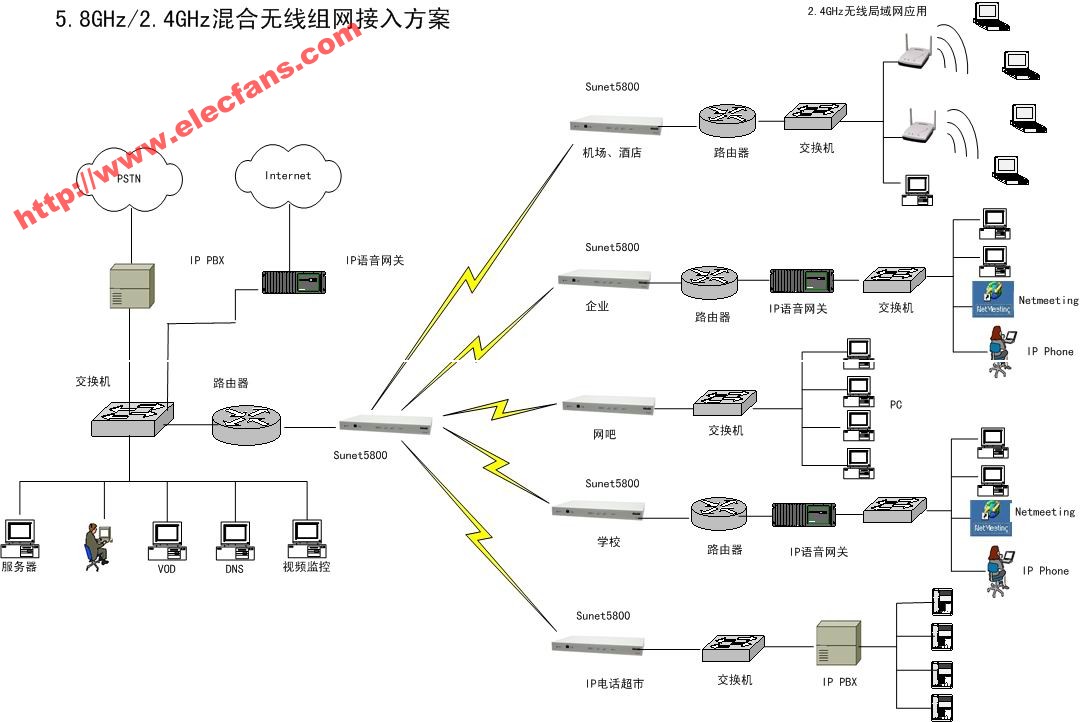

運營商 采用成熟的5.8GHz寬帶無線接入技術,可快速、低成本地實現對大城市區域的無線覆蓋,5.8GHz點對多點無線接入系統可單獨使用或與2.4GHz、3.5GHz無線接入系統混合組網,或作為有線接入的補充,對沒有有線網絡的地區進行覆蓋,開展Internet接入及IP語音、VPN、視頻會議、VOD等增值服務業務,并使之成為主要的無線接入手段。

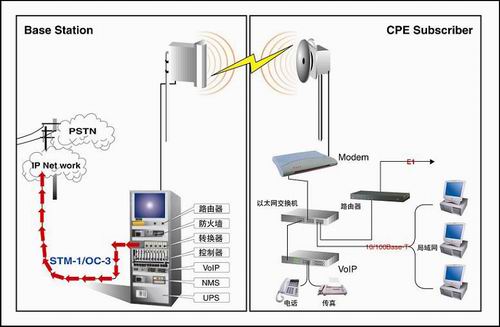

目前SWR5800寬帶無線接入系統可提供的業務項目可分為兩個部分:數據及語音。 數據部分 1、高速Internet數據接入,同時提供基于IP網絡的各類數據業務; 2、VOD視頻點播; 3、視頻會議; 4、視頻監控; 5、寬帶VPN業務; 6、企業網內部連接、跨地區連接和WAN連接。 語音部分 IP語音電話。 根據寬帶無線接入網絡建設的規劃和對系統功能的要求,并綜合考慮規劃建網城市的用戶及潛在用戶的分布、地勢和樓宇布局等相關條件,SWR5800寬帶無線接入系統的建設可單獨實施,也可作為3.5GHz MMDS網的補充接入手段。通過在城市地區選定并設立5.8 GHz中心基站,采用8扇區方式全向覆蓋5-10公里的區域,建立5.8GHz寬帶無線接入網。為了與3.5GHz MMDS網絡互為補充和備份,加強網絡的覆蓋,5.8GHz中心基站的選址可與3.5GHz同址。基站由一個或多個接入點(AP)組成,系統采用45°的天線,每個AP天線的半功率波束為45°×16°,在水平方向構成一個45°扇區。基站能夠通過8個扇區覆蓋360°半徑范圍內的多方用戶,每扇區最多可接入253個遠端站。同一個中心基站的多個AP采用不同的頻率和極化方式對多個方向進行覆蓋,以提高頻譜利用率和增加中心基站的接入帶寬。使用扇區天線的目的是為了提供廣闊的覆蓋范圍和強大的傳輸能力。終端站用戶可采用定向天線指向基站所使用的扇區天線,以確保從基站至終端站之間的數據傳輸。根據終端站至基站間的距離,終端站可選擇不同增益的天線來增強信號強度。在基站之間,可利用5.8GHz設備進行連接,降低建設成本并提供高效率的基站(HE)之間數據通信。每個中心基站由一個控制服務器(CS)對整個中心基站進行管理,接入點間、控制服務器和寬帶網之間通過以太網交換機連接。終端站和基站進行無線通信,并通過100/10Base-T以太網接口連接本地局域網。每個用戶可以經由以太網交換機或路由器和其他用戶共享帶寬,以提高整個網絡的使用效率。同時,在網絡布署方面更加容易。網管系統可存儲用戶數據和系統配置,對整個系統進行故障診斷、告警、統計,通過IP協議和各個中心基站的控制服務器通信,系統管理者通過管理終端進行控制,維護和設置。 每個城市逐步建立10座基站:每一座基站采用45°的扇區天線,每一扇區提供4個遠端站用戶, 共8付天線,覆蓋約5~10公里的范圍。 每個城市逐步建立320終端站:每一基站有8個扇區,每一扇區發展4個用戶。因此,每一基站 共有32個用戶,10個HE共320用戶。 在方案中,我們將采用SWR5800系列寬帶無線接入設備在現場各樓頂做點對多點無線網絡的 架設工作,系統安全可靠,經濟效益比高。 設備使用OFDM正交頻分多路復用技術,數據傳輸率可達54Mbps。 基站采用8個SWR5800 AP外接平板扇區天線與SWR5800 RU進行連接,能夠?qū)崿F(xiàn)360度無縫覆 蓋,而且保證網絡的帶寬,并能提供IP語音、視頻會議系統、多媒體數據傳輸、VPN虛擬 專網和VOD視頻點播等多種增值服務業務。 在遠端站使用定向天線情況下,最遠傳輸距離可達20公里。 天線方向?qū)?zhǔn),并在每個點的天線饋線與室外單元之間加裝一個同軸避雷器。 可采用以太網網線供電方式,便于安裝架設,也有利于今后對設備的維護。

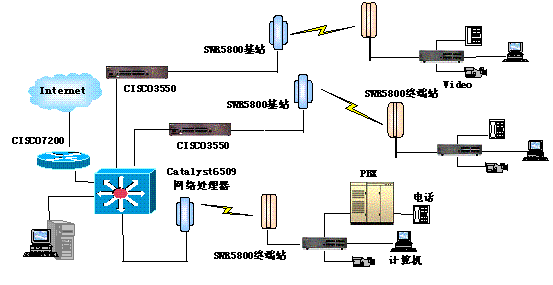

六、網絡拓樸結構 5.8GHz無線接入網從總體結構上分為三層,即骨干層、匯聚層和接入層。其中,在骨干層采用高端路由器設備和Internet相連。在匯聚層采用以太網交換機和路由器設備進行數據交換和匯聚。基礎骨干網由光纖或微波傳輸網實現,包括ATM交換或IP交換或IP+ATM的核心交換平臺以及與Internet、PSTN的互連模塊等組成。接入層由有線和無線兩部分組成,整個網絡為星型結構,其中有線部分采用光纖鏈路提供各基站至中心控制機房的高質量連接,無線接入部分采用SWR5800寬帶無線接入系統,提供10/100Baset接口連接路由器和交換機,開展Internet 、VPN、VoIP等各種數據接入服務。主干網一般集中了大量的信息傳輸,主干上的交換機在完成VLAN跨主干的傳輸?shù)耐瑫r還要完成大量的網絡傳輸工作,因此,必須要求主干交換機有很高的包交換能力,并且應遵循IEEE802.1Q標準。 網絡核心層 網絡中心位于網管中心,在無線網絡基站等地方設立網絡分中心,中心與分中心連接成一個星型結構。分中心各放一臺中心交換機。系統將選用處理能力強、可靠性、穩定性高的網絡設備作為系統的中心交換機,在劃分了子網后,為各網絡分中心間的穩定通訊提供保證。交換機采用雙電源,提供冗余的配置。 為了保證系統具有較高的穩定性和可靠性,建議在信息中心采用1臺高性能的三層交換機Cisco6509作為骨干網絡的中心交換機。 網絡匯聚層 本系統設立3個分中心,即3個匯聚中心,匯聚層實現與核心層和無線接入網絡的聯接,提供上行和下行數據通道,配置二級交換機,建議采用Cisco的3550交換機。 路由器 根據需求、目前的應用以及將來發展,建議選用CISCO的7200路由器,它支持1000Mbps的路由接口和多種業務接口,為異地連接以及和其他的運營商聯接提供通道。 5.8GHz固定無線接入系統網絡連接圖 七、SWR5800系統組成 SWR5800寬帶無線接入系統及設備構成如下圖: SWR5800系統及設備構成 SWR5800寬帶無線接入系統由基站和終端站兩部分組成。 基站配置的設備有:室外射頻單元(ODU)、室內單元(IDU)、路由器、交換機、防火墻、VOIP 語音網關、無線QOS系統及UPS電源系統。 射頻信號從扇區天線接收,首先傳輸至無線QOS系統,然后傳輸至以太網交換機,通過以太 網交換機傳到目的地端。 基站可以通過ATM-to-Ethernet交換機設備來連接ATM主干。 在終端站部分,室外射頻單元可以通過以太網交換機實現多用戶接入。 VOIP語音網關與以太網交換機相連以提供IP語音電話服務。 SWR5800終端站及基站設備的網絡接口是標準的10/100Mbps以太網接口,遠端站設備不僅可 以和單個用戶終端連接,由于其提供標準的10/100Mbps以太網接口,所以還可以和用戶的局 域網連接,為用戶的局域網直接提供寬帶的數據接入。用戶的局域網可以是用戶的企業網或 專用網,充分體現了SWR5800系統的靈活性。 八、IP電話解決方案 利用上述城域?qū)拵o線接入網做為傳送介質,采用H.323技術將話音封包傳送至遠端站,并且提供IP電話計費系統,可供將來開展“IP電話超市”等商業應用。 本IP電話服務系統是通過VOIP語音網關把話音或傳真轉換至數據,然后與數據一起共享同一個 IP網絡。由于話音和傳真在數據網上傳輸,所以網內相互通信、收發傳真是免費的。 線QOS系統可提供帶寬管理機制,可對8個扇區208Mbps的帶寬進行管理。以基于IP(IP Base)的 方式向每個用戶提供語音與數據傳輸服務。可在中心基站端的機房進行實時的流量監控服務, 且可提供最長達18個月的歷史流量記錄。 Sunet的VOIP語音網關內建QOS機制, 可使語音封包優先于數據封包,以充分保證IP語音通 話質量,并可與無線QOS系統配合使用,使語音質量達到電信級標準。 系統擴展性強,可靈活地對各種端口進行組合,設備可堆疊串接,方便系統擴容。
四、提供的業務種類
五、網絡總體規劃
最重要的機制是我們專門開發的位于基站的無線QOS系統,可對遠端站及中心基站的流量進行控制。它像路由器一樣運行,控制從系統各處每個節點傳來的數據,并且可決定數據該送至何用戶。QOS系統還可直接寄出封包或是丟掉封包以適應大量的網絡流量。對于運營商而言,更可根據與客戶簽定合同的不同服務等級,設定不同的帶寬,以利于計費工作。
主干網絡建設的解決方案由二層組成:網絡核心層、匯聚層。核心層提供中心路由和交換能力。核心層和匯聚層間通過骨干(光纖)連接。匯聚層與接入層通過(光纖和雙絞線)連接具體的描述如下:
