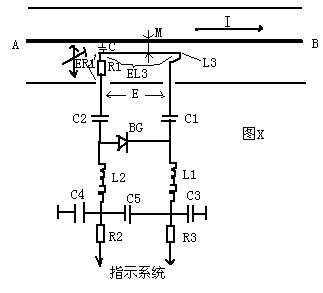

如圖X是定向耦合器的原理圖,其中A、B是主饋電纜的內導體,在接近內導體里放入一個線圈L3,其中C是L3和內導體之間的分布電容。當有射頻信號送入時,A、B有電流I 流過,其中E是內外導體間的射頻電壓,由于分布電容C的存在,那么內導體中就有一電流通過C、R1流到外導體,這個電流在R1上將產生一個互感電壓EL3,很明顯,a-b兩端的輸出電壓E=ER1+EL3,在制造中我們適當地選擇L3和R1并在調試中改變C和互感系數M,使得在一個方向上輸出電壓E為最大值(即使得ER1和EL3在相位上是相加的),而在另一個方向上E輸出極小極小(即使得ER1和EL3在相位上是相減的),這樣我們就實現了定向耦合的作用,輸出電壓E通過BG1檢波后送至指示系統,這樣我們就可以在指示系統上讀出機器發向天線的實際功率。
- 圖文定向(5244)
- 向耦合器(5477)
