我們這里所指的小區范圍是指半徑在1-3公里范圍內，這樣的調頻收發系統比較適合作為校園或單位廣播之用。本文將詳細闡述利用閩實科技生產的微型高效無線傳聲模塊MEC002A制作的小區調頻（立體聲）發射裝置。

由閩實科技研發的MEC002A微型高效無線傳聲模塊具有體積小，射頻輸出功率大，聲音感應靈敏度高，輸出頻率相對比較穩定等優點，利用它構成的調頻發射機電路結構簡單，容易制作，調試方便，只需在其后加一級由C1971構成的射頻功率放大電路即可實現三公里范圍內的調頻發射電路。電路構造相當簡單，因而比較適合業余無線電愛好者的制作。

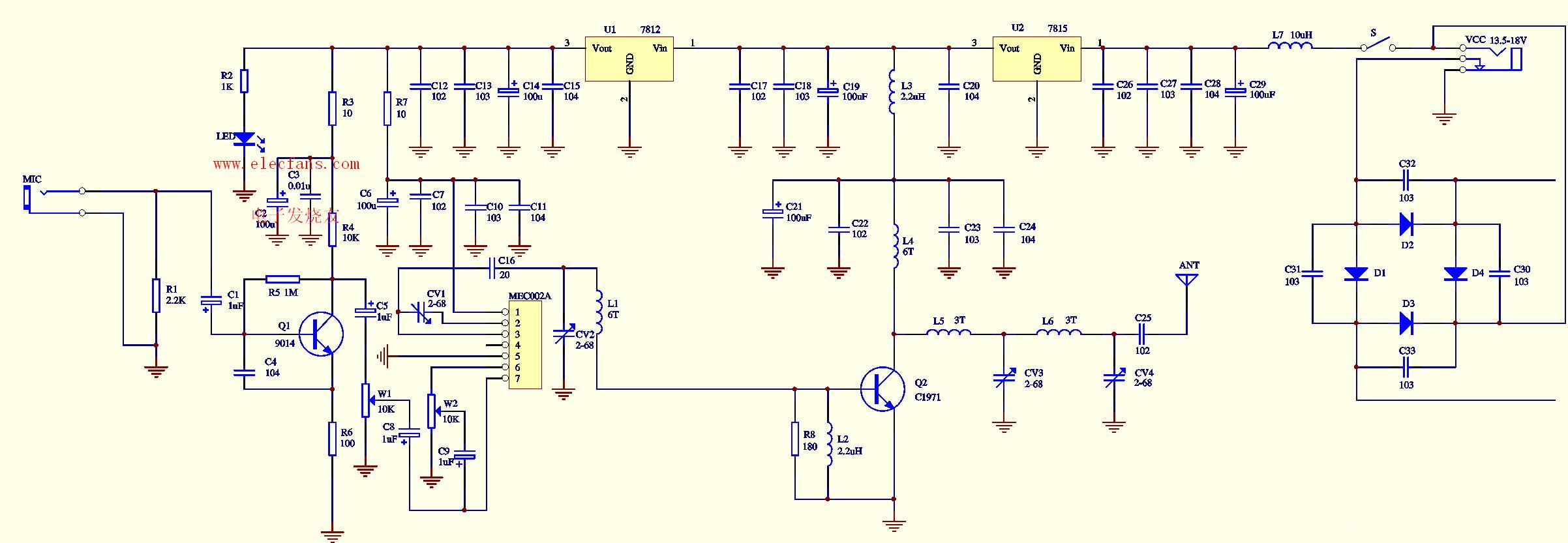

圖1是由MEC002A構成的三公里單聲道調頻發射電路，可以看出，其射頻電路實際上只有兩級，一級是由MEC002A及周邊相關頻率控制器件構成的射頻振蕩輸出電路,另一級是由C1971及相關元件組成的丙類射頻功率放大器，其它的元件主要是供電和濾波及麥克風放大之用。雖然MEC002A內含麥克風放大電路，但對一些單位而言，需要另外外插麥克風而不使用模塊內的高靈敏度麥克風放大電路，為了得到穩定的工作頻率，本電路設置了多級電源穩壓和濾波電路，其中U1（7812）為MEC002A模塊提供穩定的12V電壓，C12-C15為電源濾波電容，使工作電壓更穩定，以保證MEC002A模塊不會因工作電壓的改變而產生頻率漂移。R3，R7及L3為級間退耦器件，可以有效地克服各級之間因使用同一電源而帶來的相互干擾。Q1及其周邊器件構成麥克風放大電路，音頻輸出經C5耦合至W1以控制麥克風的音量大小，受控的麥克風音量經C8耦合至MEC002A的調制端（第7腳）,對MEC002A內部高頻振蕩電路進行調頻。MEC002A的第6腳為其內部麥克風音頻放大輸出腳，經W2控制其聲音感應靈敏度后由C9耦合至7腳也對MEC002A內部高頻振蕩電路進行調頻，如欲使MEC002A的內部麥克風不工作，只需將其4腳懸空即可，當需要啟動內部麥克風電路時，將4腳接地即可實現。CV1為MEC002A的射頻輸出頻率控制電容，通過改變該電容容量，可使MEC002A的輸出頻在68-118MHz范圍內變動。基本覆蓋了整個校園廣播和調頻廣播頻段。但是輸出頻率的一旦變動,后面一級的射頻功率放大器也要跟著調節,才能使射頻輸出功率最大,發射距離最遠。因而建議購買時最好指定所需的工作頻率,以便廠家將后級功放電路在所訂頻點的增益調到最大。MEC002A的第3腳為其射頻輸出腳，經調制后的調頻波由該腳輸出經C16，CV2，L1組成的選頻網絡后送至由Q2(C1971)構成的丙類放大器的基極，MEC002A的1腳為電源供應端，5腳為電源地。Q2工作在丙類狀態，偏置電阻為其基極提供負偏壓，可使該電路的輸出效率比甲類更高些，其前提條件是前級必需要有足夠的激勵功率，對12V工作電壓下的MEC002A來說，其輸出功率已近200mW，完全可以推動該丙類放大電路。U1為C1971提供穩定的15V工作電壓，L5，L6，CV3，CV4構成選頻網絡，通過調節CV3，CV4可使Q2的輸出功率有效地傳送給發射天線，整機在18V工作電壓下工作電流約為800mA，射頻輸出功率約3W。本電路還提供了市電供電功能，D1-D4組成全橋整流電路，C30-C33為濾波電容，可減少市電帶來的交流紋波。輸入交流電壓控制在18V左右。整機工作直流電壓為18V，當使用13.5-18V電壓時U2可免去不用，直接用跳線短接其1，3腳焊盤。

調頻立體聲發射器，點擊上圖可放大電路圖。

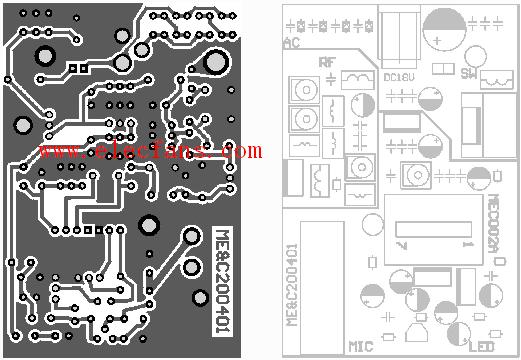

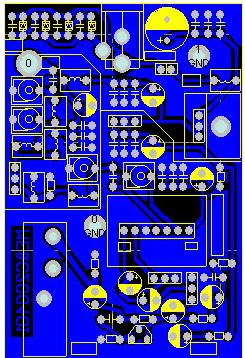

圖2為整機裝配圖，圖3為該電路和焊接層電路板圖，圖4為元件裝配圖，圖10為實物裝配圖。

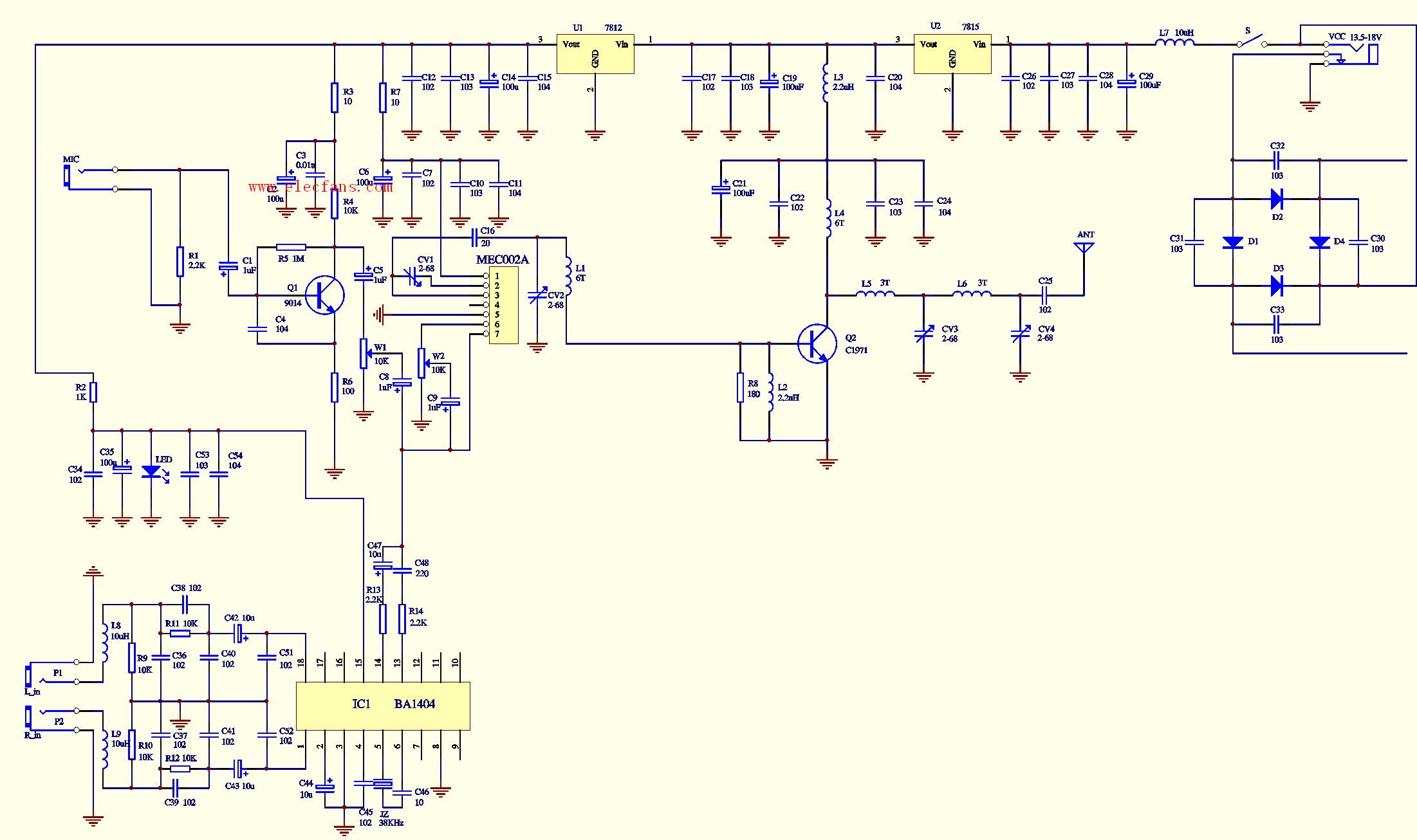

對于小區廣播而言，目前的單聲道廣播已不能滿足廣大音樂愛好者的需求，更多的收聽者希望收到高品質的調頻立體聲廣播。圖6就是在圖1的基礎上增加了一級由BA1404構成的調頻立體聲編碼電路，使得該電路傳送音質得到進一步的改善，它可以傳送調頻立體聲信號。BA1404為一塊調頻立體聲調制發射集成電路，在這里我們舍棄了其高頻振蕩部份不用，直接取其13腳輸出的19KHz的導頻信號和14腳輸出的音頻信號對MEC002A的調頻振蕩電路進行調制。1和18腳所接元件構成調頻預加重網絡，配合接收機的調頻去加重網絡可有效地得到理想的頻響，使接收音質最佳。LED除了提供電源指示外還為BA1404提供穩定的工作電壓。兩塊發射板上還預留了麥克風音量控制電位器和電源開關的接線焊盤，用戶可根據原理圖自行改造，加上電源開關和麥克風音量控制電位器。

圖7為調頻立體聲三公里板的整機裝配圖，圖8為該電路的焊接層電路板圖，圖9為元件裝配圖，圖10為實物裝配圖。

使用注意事項：（１）音源與天線：由于本機的發射功率稍大，它所產生的場強足以影響周圍屏蔽性較差的電器的的正常工作，在使用過程中建議將以上兩種發射板采用金屬盒屏蔽起來，并將天線引至室外或離音源較遠的地方。本電路板在實際測試時，采用拉桿天線直接鎖定在電路板上進行發射，當采用ＭＰ３播放器作為音源時靠近發射器ＭＰ３播放器不受干擾，但使用隨身聽或ＶＣＤ播放器作為音源時靠近該發射板三米之內會工作不正常，其它音源未經測試；但采用室外天線發射時不會有以上現象。另外，使用電腦作為音源也應遠離發射器，特別是對于立體聲發射板，會產生噪音。室外天線最好是使用閩實網站介紹的GP天線或采用羊角天線制作的＂半波偶極子＂天線，用50歐同軸電纜傳輸射頻信號。使用1.5米的拉桿天線將比原板配套的1米的拉桿天線的發射距離大大增加。（２）電源：由于發射板的工作電流較大，對于供電的要求較高，要求電源的輸出電流在18V時不小于800毫安，因而輸出功率過小的電源將使發射板不能正常工作，比如使用兩節9V的疊層電池串聯，電池在極短的時間內電能將耗盡，使用直流適配器供電時亦要求其輸出電流大于800毫安，工作電壓務必選定在13.5-１８Ｖ。我們使用的測試電源采用ＴＬ４３１精密電壓基準ＩＣ制成。（3）關于溫漂的解決：本三公里板在開機的前幾分鐘內會隨著工作溫度的提高產生小范圍的頻率漂移，最后穩定在一個工作頻率上，比較有效地解決辦法有：Ａ．將電路中的CV2,CV4可調電容換成固定瓷片電容(帶黑點高頻電容),容量為20-68P范圍內.(注:CV2的值的更改對發射頻率有影響)　Ｂ．將散熱片固定到金屬機殼上,加大散熱面積,使熱量盡快散發出,有條件的可為散熱片加裝小風扇。有上兩點建議可有效克服三公里板因溫度造成的頻漂。
