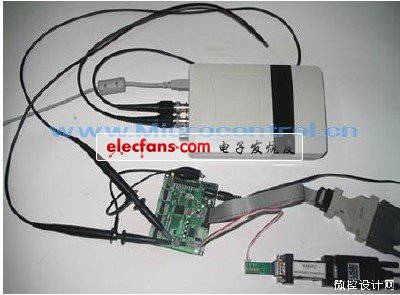

　　虛擬示波器因具有波形觸發、存儲、顯示、測量、波形數據分析處理等獨特優點，其使用日益普及。由于虛擬示波器與模擬示波器之間存在較大的性能差異，如果使用不當，會產生較大的測量誤差，從而影響測試任務。

　　1 區分模擬帶寬和數字實時帶寬

　　帶寬是示波器最重要的指標之一。模擬示波器的帶寬是一個固定的值，而虛擬示波器的帶寬有模擬帶寬和數字實時帶寬兩種。虛擬示波器對重復信號采用順序采樣或隨機采樣技術所能達到的最高帶寬為示波器的數字實時帶寬，數字實時帶寬與最高數字化頻率和波形重建技術因子K相關(數字實時帶寬=最高數字化速率/K)，一般并不作為一項指標直接給出。從兩種帶寬的定義可以看出，模擬帶寬只適合重復周期信號的測量，而數字實時帶寬則同時適合重復信號和單次信號的測量。廠家聲稱示波器的帶寬能達到多少兆，實際上指的是模擬帶寬，數字實時帶寬是要低于這個值的。例如說TEK公司的TES520B的帶寬為500MHz，實際上是指其模擬帶寬為500MHz，而最高數字實時帶寬只能達到400MHz遠低于模擬帶寬。所以在測量單次信號時，一定要參考虛擬示波器的數字實時帶寬，否則會給測量帶來意想不到的誤差。
