?、軓秃下?lián)鎖正反轉能耗制動用PLC改造

　　程序：0、LD X000 1、OR Y000 2、ANI X002 3、ANI X001 4、ANI Y001 5、ANI Y002 6、OUT Y000 7、LD X001 8、OR Y001 9、ANI X002 10、ANI X000 11、ANI Y000 12、ANI Y002 13、OUT Y001 14、LD X002 15 、OR Y002 16、ANI T0 17、OUT Y002 18、OUT T0 K 40 21、END

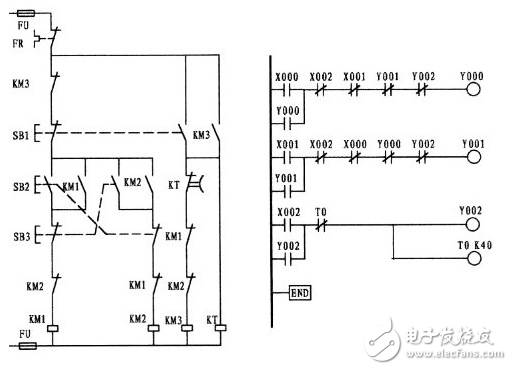

　　本圖為正反轉能耗制動控制改為用PLC控制，其工作原理是：當按接于外部的正轉按鈕SB1驅動第一梯級X000常開接點閉合（而第二梯級中的X000常閉接點則同時斷開，切斷可能運行中的反轉功能，起了互鎖作用），通過串接于其后的X002、X001、Y001、Y002各接點的常閉，接通了Y000輸出繼電器線圈使其閉合，由于Y000線圈的閉合，導至第一梯級的并接于母線側的Y000常開接點閉合，形成了Y000的自保（同時串接于第二梯級的，Y000常閉接點斷開，保證了在正轉的情況下不允許反轉，起了互鎖的作用）。由于Y000的閉合，接通了正轉接觸器，帶動電動機工作。第二梯級的工作則與第一梯級相似：即按外部反轉按鈕SB2，驅動第二梯級X001常開接點閉合（而第一梯級中的X001常閉接點則同時斷開，切斷可能運行中的正轉功能，起了互鎖作用），通過串接于其后的X002、X000、Y000、Y002各接點的常閉，接通了Y001輸出繼電器線圈使其閉合，由于Y001線圈的閉合，導至第二梯級的并接于母線側的Y001常開接點閉合形成了自保（同時串接于第一梯級的Y001常閉接點斷開，保證了在反轉的情況下不允許正轉，起了互鎖的作用）。由于Y001的閉合，接通了反轉接觸器，帶動電動機工作。若要停止，則按外部按鈕SB3驅動了第三梯級的X002常開接點的閉合（同時第一梯級和第二梯級的X002常閉接點斷開，切斷了正轉或反轉的工作。）通過定時器T0的常閉接點，接通了輸出繼電器線圈Y002和定時器T0線圈，由于Y002的接通，其并接于第三梯級母線一側的常開接點Y002閉合，形成了Y002線圈的自保（在這同時串接于第一梯級和第二梯級的Y002的常閉接點斷開，再次可靠切斷了正轉或反轉），從而Y002接通了外接接觸器KM3，而KM3則向電動機送入了直流電進行能耗制動。上述的定時器與Y002是同時閉合，定時器在閉合的瞬間即開始計時，本定時器計時時間為4S（計算方法：T0的單位時間為100ms，而K值設定為40則：100×40＝4000ms 1S＝1000ms），4S時間一到，串接于第三梯級的常閉接點T0斷開，運行則停止。本梯形圖沒設置熱繼電器，可在第一、第二梯級的Y000和Y001的線圈前端設置常閉接點X003，外部則接FR的常開接點。同理這線路由于是正反轉線路，在其外部應考慮進行必要的接觸器輔助接點的聯(lián)鎖。
