本設計以數字集成電路技術為基礎、單片機技術為核心。軟件設計模塊化結構、C語言編程。系統通過帶字庫的LCD12864顯示數據，通過4*4矩陣鍵盤控制顯示文字、公歷日期（年、月、日、星期）、時間（時、分、秒）、文字反白、自定義字符、圖片顯示，可以通過鍵盤調整時間、日期，同時按下鍵盤時，七段數碼管顯示相應鍵位的鍵位標識。在內容安排上首先描述系統硬件工作原理，著重介紹了各硬件接口技術和各個接口模塊的功能；其次，詳細闡述了程序的各個模塊和實現過程。

　　帶字庫的由ST7920控制的LCD12864硬件上提供8位，4位并行接口及串行接口供選擇，64×16 位字符顯示 RAM（DDRAM 最多 16 字符×4 行，LCD 顯示范圍 16×2 行），2M 位中文字型 ROM（CGROM），總共提供 8192 個中文字型（16×16 點陣），16K 位半寬字型 ROM（HCGROM），總共提供 126 個西文字型（16×8 點陣），64×16 位字符產生 RAM（CGRAM）。在軟件上提供文字與圖形混合顯示、畫面清除、光標歸位、顯示開/關 、光標顯示/隱藏、顯示字體閃爍、光標移位功能、顯示移位、垂直畫面旋轉、反白顯示、休眠模式的功能，相對于LCD1602來說功能豐富，而且已內建有GB碼簡體中文字型庫，方便編程。綜合以上方案，決定采用LCD12864（除非特殊說明，以下都簡稱LCD）作為顯示器件。

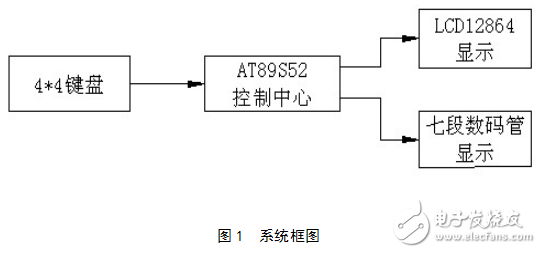

　　系統框圖
