2.1增益帶寬積

　　增益帶寬積=增益×帶寬。本次設計發揮部分要求3dB的通頻帶為0~10MHz，當運放器件工作到了一定頻率的時候會因?yàn)閮?nèi)部工藝或其他的分布電容等因素而造成放大倍數下降，因此我們選用高增益帶寬積的運放。AD8056、AD811具有高增益帶寬積、低噪聲、低失真、低相位誤差的特點，AD8056的3dB通頻帶為140MHz，當增益為5時，帶寬為16MHz左右，AD810增益為2時，3dB通頻帶為120MHz，完全滿足題目3dB通頻帶0~10MHz的要求。

　　2.2通頻帶內增益起伏控制

　　我們選用高寬帶的運算放大器AD8056與AD811，當信號頻率較寬時，通常運放會在通帶截止頻率處有明顯過沖，因此采用多級級聯，從而獲得良好的通帶平展性。還可以在輸入端串聯小電阻或在輸出端接負載來控制通頻帶內增益的起伏。

　　2.3線性相位

　　從系統的頻率響應來看，就是要求它的相頻特性是一條直線。題目要求放大器的帶寬可預置并顯示（至少5MHz、10MHz兩點），比較各濾波器類型可知，貝塞爾濾波器波特圖中通帶起伏小，阻帶衰減大，在群延遲特性圖中，通帶內延遲平坦，且表現出最平坦的群延遲特性（延遲小于18ns），其相頻也具有良好的特性。

　　2.4抑制直流零點漂移

　　運放偏置電流過大，電路放大倍數大，電源電壓不穩，信號線過長均會造成直流零點漂移。為了減小直流零點漂移，我們采用低偏置電流的運放AD8056、AD811實現固定增益的放大。在電路中加入調零電路，使電路具有良好的直流特性。

　　2.5放大器的穩定性

　　題目要求在較寬的頻帶范圍內具有良好的通帶平展性，在電路設計中選用低失真度、低噪聲的運放以及選擇低溫漂的金膜電阻，盡量減小信號線的長度，對電源進行去耦設計等措施以保證放大器的穩定性。

　　三、系統的硬件設計

　　3.1放大電路的設計

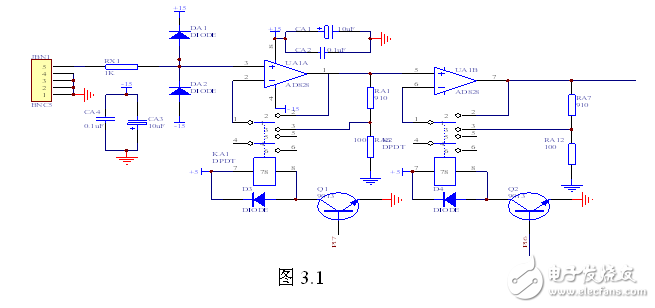

　　該電路前端加保護電路保護運放。有源放大采用同相輸入接法，可提高輸入阻抗，增大共模抑制比。電路如圖3.1所示，電壓放大倍數為：Au=1+RA1/RA6=1+910/100≈10

　　通過單片機控制繼電器實現0dB、20dB、40dB的放大功能。反饋電阻RA1的選擇，原則上不能太大，若阻值太大，則寄生的電感電容也會很大，會限制帶寬；也不能太小，若阻值太小，容易造成幅度過沖。為了減小電源和地線對高頻信號的干擾，電路加入去耦電容
