隨著我國電力建設的發展和城市、農村電網的改造及現代化礦井建設的需要，變電所數量的不斷增加，變電所在供電系統中的地位也越來越重要，如何提高供電的質量和可靠性，以及供電系統運行的安全性和經濟性，是一個非常迫切的問題。而變電站綜合自動化是提高變電站安全穩定運行水平、降低運行維護成本、提高經濟效益、向用戶提供高質量電能的一項重要技術措施。

　　（一） 發展變電所綜合自動化系統的意義

　　變電所是電力生產過程的重要環節，作用是變換電壓、交換功率和匯集、分配電能。變電所中的電氣部分通常被分為一次設備和二次設備。屬于一次設備的有不同電壓等級的電力設備，包括電力變壓器、母線、斷路器、隔離開關、電壓互感器、電流互感器、避雷器等。有些變電站中還由要滿足無功平衡、系統穩定和限制過電壓等要求，裝有同步調相機、并聯電抗器、靜止補償裝置、串聯補償裝置等。

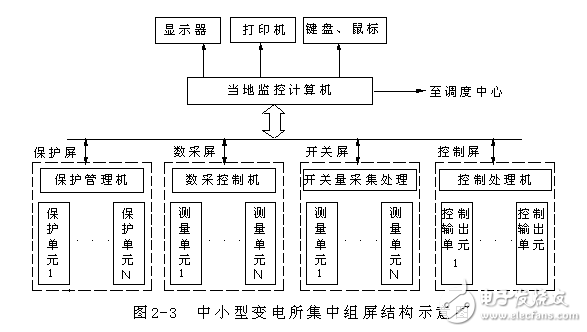

　　圖2-3所示的系統采用按功能劃分的分布式多CPU系統，每個功能單元基本上由一個CPU組成，也有一個功能單元由多個CPU完成的，例如主變壓器保護，在主保護和多種后保護，因此由2個或2個以上CPU完成不同的保護功能，這種按功能設計的分散模塊化結構具有軟件相對簡單、調試維護方便、組態靈活、系統整體可靠性高等特點。

　　由圖2-3可知，在綜合自動化系統的管理上，采取分層（級）管理的模式，即各保護功能單元由保護管理機直接管理。一臺保護管理機可以管理多個單元模塊。它們之間可以采用總連接，如RS-485總線、CAN總線等；而交流采樣，由數采控制機負責管理；開關屏和控制屏分別處理開入/開出的信息。保護管理機和數采控制機以及控制處理機等是處于單元層的第二層結構。正常運行時，保護管理機監視各保護單元的工作情況，一旦發現某一保護單元本身工作不正常，立即報告監控機，并報告調度中心。如果某一保護單元有保護動作信息，也通過保護管理機，將保護動作信息送往監控機，再送往調度中心。調度中心或監控機也可通過保護管理機下達修改保護定值等命令。數采控制機和開關量采集處理機則將數采單元　和開關單元采集的數據和開關狀態送給監控機和送往調度中心，并接受由調度或監控機下達的命令。總之，這第二層管理機的作用是可明顯減輕監控機的負擔，協助監控承擔對間隔層的管理。
