本設計的數字溫度計是我院 2006 年參加廣西首屆大學生電子競賽獲一等獎作品之一。數字溫度計是由中央處理器、溫度檢測器、時鐘系統、存儲器、顯示器、語音播報電路及鍵盤等部分組成。處理器采用單片機 AT89C51，溫度檢測部分采用 DS18B20 溫度傳感器，時鐘系統用時鐘芯片 DS1302，用液晶 LCD1602 作為顯示器。單片機通過時鐘芯片 DS1302 獲取時間數據，對數據處理后顯示時間；溫度傳感器 DS18B20 采集溫度信號送該給單片機處理，單片機再把時間數據和溫度數據送液晶顯示器 LCD1602 顯示，鍵盤是用來調時和溫度查詢的，本數字溫度計還具有多點溫度檢測和攝氏溫度與華氏溫度的轉換及語音播報等功能。

［關鍵字］：單片機 溫度傳感器 DS18B20 ISD1420 一 設計方案比較

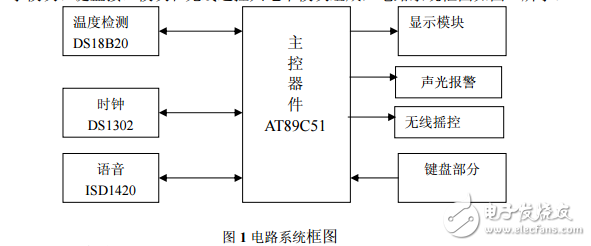

1.1 設計方案與論證按照系統的設計功能要求，本時鐘溫度系統的設計采用單片機軟件系統實現，用單片機的自動控制能力配合按鍵控制，來控制時鐘、溫度的檢測存儲和查詢及顯示。確定設計系統由單片機主控模塊、時鐘模塊、測溫模塊、錄音播報模塊、顯示模塊、鍵盤接口模塊和無線遙控共七個模塊組成，電路系統框圖如圖 1 所示。

1）時鐘方案選擇時鐘功能的實現有兩種方案：一是用軟件實現，直接用單片機的定時器編程以實現時鐘；二是用專門的時鐘芯片實現時鐘的計時，再把時間數據送入單片機，由單片機控制顯示。比較兩種方案，用軟件實現時鐘固然可以，但是程序運行的每一步都需要時間，多一步或少一步程序都會影響計時的準確度，用專用時鐘芯片 DS1302 則可以實現準確記時。所以選二方案。

2）顯示方案選擇方案一：時鐘和溫度的顯示可以用數碼管，但數碼管的只能顯示簡單的數字，其電路復雜，占用資源較多，顯示信息少，不宜顯示大量信息。方案二：我們設計的系統需要顯示的信息多，所以應選用顯示功能更好的液晶顯示，要求能顯示更多的數據，增加顯示信息的可讀性，看起來更方便。而液晶 LCD1602 有明顯的優點：微功耗，尺寸小，超薄輕巧，顯示信息量大，字跡美觀，視覺舒適，而且容易控制。所以選擇方案二。

3）遙控方案選擇方案一：有線遙控：采用有線遙控抗干擾能力強，由于它與控制對象直接相連，所以它的控制距離有限。由于它的這個局限性，這種技術一般只用于短距離控制。方案二：無線遙控：無線電遙控最主要的特點是，遙控距離遠。一般不受遙控方向或角度的制約，無線電波接收器能接收數十米至數百米外由操作者操縱無線電波發射器送來的電波信號。通過以上兩種方案的比較，我們選擇方案二。

4）測溫元件方案選擇 方案一： 由于本設計是測溫電路，可以使用熱敏電阻之類的器件利用其感溫效應，再將隨著被測溫度變化的電壓或電流采集過來，進行 A/D 轉換后，用單片機進行數據的處理，就可以將測溫度顯示出來。這種設計需要用到 A/D 轉換電路，測溫電路比較復雜。方案二：溫度傳感器 DS18B20 是美國 DALLAS 半導體公司最新推出的一種改進型智能溫度傳感器，它能直接讀出被測溫度，并且可根據實際要求通過簡單的編程實現 9~12 位的數字值讀數方式，它內部有一個結構為 8 字節的高速暫存 RAM 存儲器。我們通過比較選擇方案二。
