      空氣開關的接線圖

      2014-01-13 | doc | 419KB | 次下載 | 3積分

      資料介紹

      空氣開關內部結構：原理很簡單。
      U代表電壓
      I代表電流
      R代表電阻

      它們之間的關系是 U=I*R
      還用到熱脹冷縮的原理。
      當家中的用電器過多（相當于電阻并聯），會導致路端電阻減少。但電壓是保持在220V的穩定電壓。所以根據 U=I*R 可知電流變大。電流的增大會產生大量的熱，同時空氣開關中的空氣也開始膨脹。因?yàn)樵谟邢薜目臻g里空氣膨脹帶來一種推力，當推力達到足夠大時會把開關推成段路。就是我們說的調閘了。
      當空氣冷卻到常溫時開關又在彈簧的彈力下恢復成通路，這樣又可以工作了。這樣起到了自動恢復的作用。
      只要有短路現象,開關形成回路就會跳閘。 當線路發生短路或嚴重過載電流時，短路電流超過瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將三副主觸頭分?jǐn)啵袛嚯娫础?nbsp;
      當線路發生一般性過載時，過載電流雖不能使電磁脫扣器動作，但能使熱元件產生一定熱量，促使雙金屬片受熱向上彎曲，推動杠桿使搭鉤與鎖扣脫開，將主觸頭分?jǐn)啵袛嚯娫础?/div>

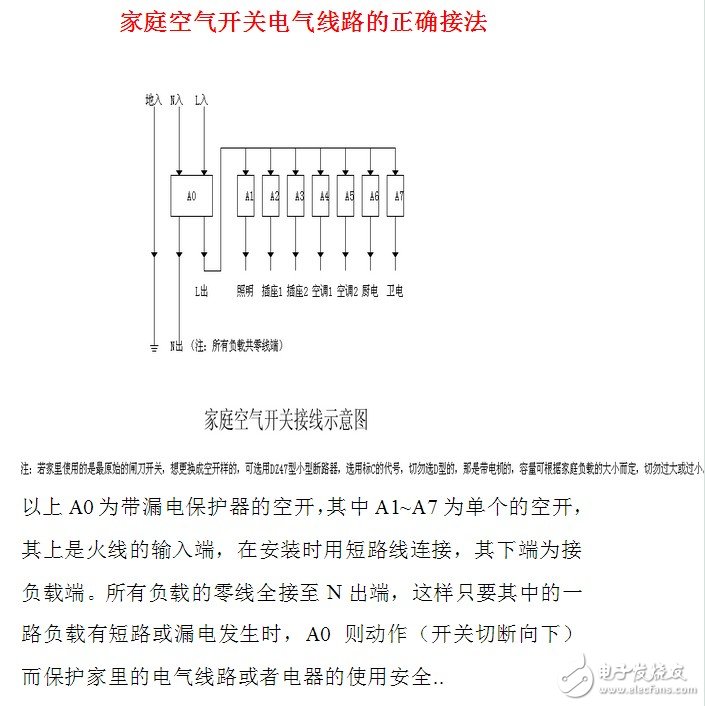

      空氣開關接線圖
