本課題主要任務是設計基于FPGA的LCD控制器，兼顧好程序的易用性，以方便之后模塊的移植和應用。本課題的設計采用了帶ST7920驅動的12864-12的液晶模塊，并使用Xilinx公司的spartanII系列的XC2STQ144來作為核心的控制器。控制器部分采用VHDL語言編寫，主體程序采用了狀態機作為主要控制方式。ST7920是一種內置128x64-12漢字圖形點陣地液晶顯示控制模塊，用于顯示漢字和模型。最后實現使用FPGA在LCD上的任意位置顯示任意的16*16像素的中文字符以及16*8的英文字符，另外要能根據輸入數據的變化同步變化LCD上顯示的內容。同時要能將儲存模塊中的圖片數據正常地顯示在LCD上。

　　該課題的研究將有助于采用FPGA的系列產品的開發，特別是需要用到LCD的產品的開發。同時可以大大縮短FPGA的開發時間。另外，由于模塊的易用性，也將使得更多的采用FPGA的產品之上出現LCD，增加人機之間的交互性，為行業和我們的生活帶來新的變化。

　　系統總體設計框圖

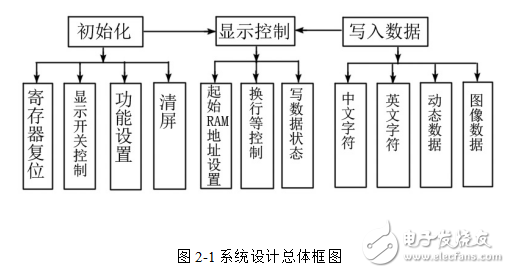

　　系統設計總體框圖如圖2-1所示，在系統上電后，F(xiàn)PGA將首先對系統進行初始化操作，在初始化操作中最重要的是寄存器的復位，顯示開關的控制，功能設置以及對顯示屏幕進行清屏。之后通過顯示控制模塊對LCD進行顯示的控制。顯示控制模塊主要負責在LCD顯示多行字符時進行換行操作，在用戶指定數據在屏幕的指定顯示位置時設置該位置所對應的RAM的值，以及在圖像顯示時進行的ROM地址重映射算法，和對LCD顯示區對應RAM進行的寫入操作。其中的數據分別來自中英文字符模塊，動態數據模塊，以及圖像數據模塊。

　　對此模塊的設計，主體結構以狀態機來實現。
