仿真是早期驗證最重要、最直觀的手段，也是研發過程中發現問題和優化設計的重要途徑。本文針對不同類型器件，提出了基于原理圖模型、行為級模型以及 測試模型，建立射頻微波模型庫。其中，使用基于測試結果的X參數能夠成功對放大模塊、檢波器、混頻器等非線性器件進行有效建模。統一的射頻元器件模型平臺 將使現有的元器件參數電子化，同時便于加入新元器件的設計電路或測試結果等，能夠保障射頻系統設計的有效開展。
　　1、引言
　　在進行通訊系統設計時，為了保證系統性能、保障研制周期，有必要在系統設計階段充分評估系統性能、驗證系統算法、合理分配分系統指標，利用先進仿真技術為總體部門提供技術支撐保障，提高各部門設計效率，增進部門之間的協作。
　　數字化樣機研制平臺建設就是基于這一需求進行的重要嘗試。使用仿真技術，在系統指標分配階段，進行系統建模及算法建模，通過仿真得到整個系統的電氣性能，考 慮關鍵指標對系統性能的影響。采用仿真技術進行模擬，可以盡早考慮分系統間的相互影響，合理進行系統指標分配，通過合理的技術手段解決問題，提高系統的穩定性。
　　在進行數字化樣機研制過程中，必須將射頻微波電路的性能加以考慮，以最大程度接近系統的實際工作狀態。如何將已有電路或設計中的元器 件性能加以考慮，是進行數字化樣機研制的基礎保障工作之一。建立射頻元器件模型庫的工作使現有的元器件參數電子化，同時能夠快速加入新元器件的設計電路、 測試結果等，保障數字化樣機設計工作的開展。
　　2、業界現狀
　　目前射頻、微波設計人員尚處于按照指標完成設計、調試工作的階段，沒有對完成后的產品進行系統的建模、歸檔工作，這樣會存在一些問題：
　　· 缺乏統一的設計、仿真平臺，在進行系統仿真時缺乏器件模型支持；
　　· 缺乏規范的測試模型庫，已有電路的使用率不高，往往是在不同的系統中，針對類似的功能元器件重復設計、調試電路，造成人力、物力的極大浪費；
　　· 文檔管理工具匱乏，人員組織結構發生變化后，已有的電路、模塊難以再次使用，已有經驗的可繼承性不高；
　　· 對于非線性器件沒有適當?shù)哪Ｐ瓦M(jìn)行描述。如放大器、混頻器等器件，無法進行寬頻帶、功率相關指標的描述。
　　針對目前的這些問題，選用目前市場占有率最高的射頻、微波及系統設計軟件，是德科技的ADS作為設計平臺，進行射頻元器件模型庫建設，以滿足在進行射頻系統設計時對基本電路單元的需求。
　　3、模型庫建立

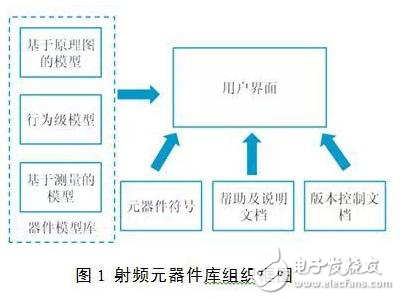

　　針對射頻電路設計、使用的特點，將器件模型、元器件圖標、幫助及說明文檔、版本控制文檔等進行有機集成，形成風格統一、內容靈活多變的射頻元器件模型庫。模型庫具體組成參考圖1：
　　
　　元器件庫建設的重點在于選擇適當?shù)哪Ｐ蛯?duì)元器件進行正確表征。基于射頻微波元器件的特點，將元器件模型庫分為三種模型進行建模。基于原理圖的模型可以直接將 子電路帶入上一次電路、系統進行仿真，但如果加入多個子電路，會讓系統仿真速度變慢。行為級模型和基于測試的模型都屬于黑盒模型的范疇。基于原理圖的模型 是自頂向下進行系統指標規劃等工作的設計流程，而基于測量的模型則是自底向上進行系統性能驗證的設計流程。
