基于S7-300的交流伺服系統的應用分析

2017-11-29 | rar | 0.4 MB | 次下載 | 1積分

資料介紹

 0 引言
  以前的伺服驅動系統多以直流系統為主,這是因為直流電機調速比較方便,本身的機械特性較硬,但直流電機由于有電刷換向,不適用于防爆場合,且結構復雜,維修不便。近年來由于電子技術飛速發展,交流調速技術日趨成熟,其調速性能可與直流系統相媲美,并正逐步取代直流電機調速。
  我公司的原系統為CANN0N公司獨立研制,以STD總線、Z80CPU為核心的單片機組成的直流伺服控制系統。該系統抗干擾能力差,軟硬件資料不詳, 維修困難, 且備件價格貴, 采購周期長, 經常造成停機。因此我們采用西門子S7—300PLC及位控模塊FM357、SIM0DRIVE611A伺服驅動模塊、1FK6伺服電機構成的數控系統對原系統進行了改造。
  1 系統組成和工藝流程
  1.1系統組成

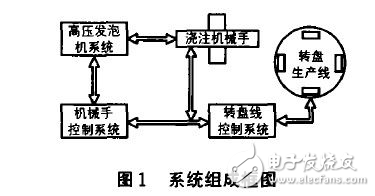

  系統組成框圖如圖1。
  基于S7-300的交流伺服系統的應用分析
  由圖可知, 機械手控制系統是整個汽車儀表板生產線的核心, 它主要完成高精度的定位控制、與上位機通訊、數據采集、故障報警, 以及控制發泡機高壓循環及澆注時間, 接收來自轉盤線的速度信號以適應轉盤不同運行方式。高壓發泡機系統主要完成ISO (異氰酸酯)和POL (聚醚多元醇)2種發泡料的流量、壓力調節及原料循環控制。轉盤控制系統主要完成轉盤速度調節及模具開合控制。

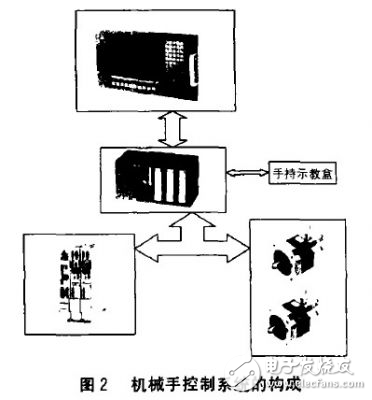

  機械手控制系統是此次改造的重點,該系統的主要構成如圖2。
  基于S7-300的交流伺服系統的應用分析
  硬件配置如下:
  (1)上位機采用研祥EWS.843P一體化工控機,體積小巧,操作方便,主要完成參數設定,故障顯示等。(2)以西門子S7.300PLC為核心,CPU模塊為CPU316-2DP,主要具有與上位機通訊、處理I/O模塊、控制計數器模塊、位置控制模塊的功能。(3)輸入模塊為32點的SM32l,輸出模塊為l6點的SM322主要完成數字量的I/O控制。(4)FM357位置控制模塊主要完成高精度的定位控制。(5)FM350計數模塊主要采集來自轉盤的光電碼盤信號,以便完成與轉盤的協調控制。(6)SIMODRIVE6l1A伺服驅動模塊主要接受FM357的控制信號,為伺服電機提供動力。(7)1FK6交流伺服電機為執行電機。
