汽車車速檢測的必要性：
車速表是提供汽車行駛速度信息的重要儀表，駕駛員在行車途中能夠正確掌握車速，是提高運輸生產力與保證安全行車的關鍵。駕駛員對行車速度的掌握，雖然可以依據主觀估計來進行，但由于人對速度的估計往往會因錯覺而造成誤差，再加上車速表使用時間長后內部磁場減弱、車輪直徑磨損減小等原因造成的誤差，檢驗車速表對于保障行駛安全的意義也是非常重大的。
車速表的測試需要預先了解設定目標車型的特征參數，如車輛特征系數、車速傳感器的傳感系數等，然后通過數據通信卡（CAN總線信號）將特征參數下載到被測儀表，按照測試要求產生脈沖信號，信號的幅值、頻率可以通過手動進行調整，車速信號具備超速報警提示功能，根據設定的超速門限值，高于該「〕限值時，通過主界面前面板上的超速報警燈閃爍提示。測試過程也可以手動進行，測試結果存檔以備查詢。
車速表的車速信號來自于車速傳感器脈沖信號，車速傳感器輸出的是占空比為定值、集電極開路型脈沖信號輸入儀表速度輸入端。微處理器采樣輸入端接收到的脈沖信號，然后根據信號的頻率來驅動步進電機使指針指到相應車速值處（km/h）。

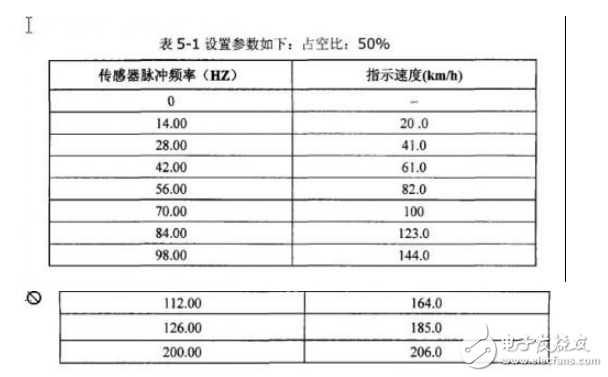

例如某款車型儀表測試如下：
設置測試速度點，由以上儀表參數可以看出測試點為非連續，我們選擇100km/h為測試速度點，儀表顯示為數顯式，通過測試可以看出，此款儀表車速表滿足設計參數要求。
車速表是提供汽車行駛速度信息的重要儀表，駕駛員在行車途中能夠正確掌握車速，是提高運輸生產力與保證安全行車的關鍵。駕駛員對行車速度的掌握，雖然可以依據主觀估計來進行，但由于人對速度的估計往往會因錯覺而造成誤差，再加上車速表使用時間長后內部磁場減弱、車輪直徑磨損減小等原因造成的誤差，檢驗車速表對于保障行駛安全的意義也是非常重大的。
車速表的測試需要預先了解設定目標車型的特征參數，如車輛特征系數、車速傳感器的傳感系數等，然后通過數據通信卡（CAN總線信號）將特征參數下載到被測儀表，按照測試要求產生脈沖信號，信號的幅值、頻率可以通過手動進行調整，車速信號具備超速報警提示功能，根據設定的超速門限值，高于該「〕限值時，通過主界面前面板上的超速報警燈閃爍提示。測試過程也可以手動進行，測試結果存檔以備查詢。
車速表的車速信號來自于車速傳感器脈沖信號，車速傳感器輸出的是占空比為定值、集電極開路型脈沖信號輸入儀表速度輸入端。微處理器采樣輸入端接收到的脈沖信號，然后根據信號的頻率來驅動步進電機使指針指到相應車速值處（km/h）。
例如某款車型儀表測試如下：
設置測試速度點，由以上儀表參數可以看出測試點為非連續，我們選擇100km/h為測試速度點，儀表顯示為數顯式，通過測試可以看出，此款儀表車速表滿足設計參數要求。
