汽車的懸架系統通常分為傳統被動式、半主動式、主動式三類。電控半主動式、電控主動式懸架由于舒適性好，應用日漸廣泛。電控主動式懸架能夠?qū)p振器的阻尼力、彈性元件剛度、車身高度和姿勢進行動態調節，極大地改善了車輛的乘坐舒適性。

　　本章主要介紹電子控制懸架系統。重點內容是電子控制懸架系統的工作原理、基本結構組成及典型電子控制懸架系統故障診斷技術。要求學生掌握電子控制懸架系統理論基礎及工作原理，熟悉系統的結構組成，了解故障診斷技術和維護方法。

　電控半主動懸架的結構和工作原理

　　大部分半主動懸架采用了手動控制方式，由駕駛員根據路面狀況和汽車的行駛條件，手動控制相關的動作，對減振器的阻尼力進行變換。如果當減振器的阻尼力被調整為“硬”時，還可增強汽車在轉彎或在不平道路上行駛時抗側傾的能力，提高汽車操縱的穩定性。如果當減振器的阻尼力被調整為“軟”時，使汽車行駛時的上下顛簸幅度減少，提高汽車乘坐的舒適性。這種懸架系統，可以通過駕駛員根據汽車行駛的路面狀況，借助擋位轉換開關來控制懸架的特性參數變化。懸架系統性能控制的特性參數包括：減振器的阻尼力、橫向穩定桿的剛度。其控制方式有機械式和電子控制式兩種。

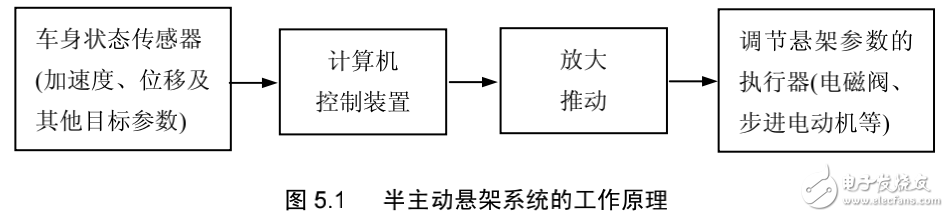

　　電控半主動懸架的一般工作原理是：利用傳感器把汽車行駛時路面的狀況和車身的狀態進行檢測，檢測到的信號經輸入接口電路處理后，傳輸給計算機進行處理，再通過驅動電路控制懸架系統的執行器動作，完成懸架特性參數的調整。其工作原理如圖5.1所示。
