      光立方串口數據通訊協議

      2017-06-02 | pdf | 208KB | 次下載 | 免費

      資料介紹

      　　指令系統

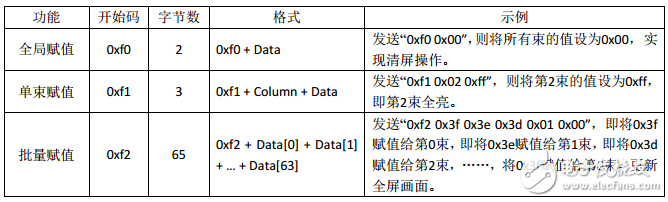

      　　3D8串口通訊協議，默認設置：波特率：115200；校驗位：無；數據位：8；每次命令由2個字節構成。先發送高8位（H7-H0），再發送低8位（L7-L0）。考慮到系統運行效率，以及編程的簡單性，不設校驗位，合計三種代碼格式，使用三種開始碼與之對應、不設結束碼。 因為不設置結束碼，所以必須要保證每條代碼發送的完整性。

      光立方串口數據通訊協議

      　　驅動流程：

      　　1. 主板上電以后，再給上位機上電。保證主板提前進入監聽狀態。

      　　2. 在上位機程序中，可以通過上述三種中指令的一種或多種組合，實現對一屏畫面的賦值。

      　　3. 賦值結束后，主板內部的數據緩存會保存這些值，并不斷對LED進行掃描顯示。上位機可以通過延時函數，控制兩幀畫面之間的間隔。

      　　4. 循環步驟2、3，實現動畫效果。

      　　系統重置

      　　系統重置在目前的通訊協議下顯得尤為重要，因為指令有長有短，同時主板并不會去判斷連接是否中斷。所以當一條指令沒有發送完整時，若出現通訊中斷，主板會繼續等待剩余指令發送完成。而如果此時重新建立連接，主板將不會把接收到的第1個字節作為開始碼進行判斷。這就導致通訊無法正常進行，此時需要重啟主板，上位機重新開始發送數據，方可讓通訊同步。 簡而言之，在斷開上位機與主板的連接以后，重新連接時，應重啟主板，而后上位機再開始發送數據。 若使用控制棒，控制棒也將使用主板電源，所以此時若重啟主板，主板和控制棒會同時重新啟動。因為控制棒內部包含啟動延時程序，所以使得在其發送數據之前，主板已經提前進入了監聽狀態。
