插拔
在講插拔時，我們先了解一下設備插入到 hub 里面，會有什么結果。 “USB 主機是如何檢測到設備的插入的呢？首先，在 USB 集線器的每個下游端口的 D+和 D-上，分別接了一個 15K 歐姆的下拉電阻到地。這樣，在集線器的端口懸空時，就被這兩個下拉電阻拉到了低電平。而在 USB 設備端，在 D+或者 D-上接了 1.5K 歐姆上拉電阻。對于全速和高速設備，上拉電阻是接在 D+上；而低速設備則是上拉電阻接在 D-上。這樣，當設備插入到集線器時，由 1.5K 的上拉電阻和 15K 的下拉電阻分壓，結果就將差分數據線中的一條拉高了。

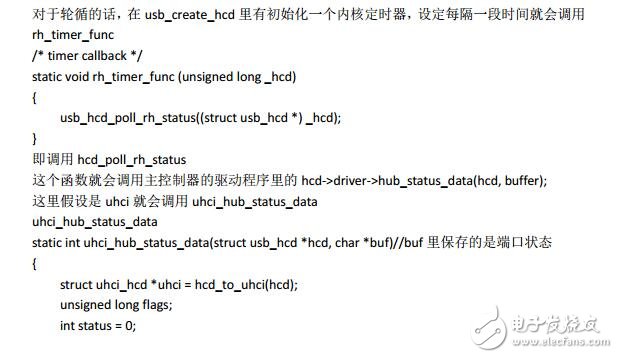

集線器檢測到這個狀態后，它就報告給 USB 主控制器（或者通過它上一層的集線器報告給 USB 主控制器），這樣就檢測到設備的插入了。USB 高速設備先是被識別為全速設備，然后通過 HOST 和 DEVICE 兩者之間的確認，再切換到高速模式的。在高速模式下，是電流傳輸模式，這時將 D+上的上拉電阻斷開。
