集電極調幅與大信號檢波
一、 實驗?zāi)康?BR>1、進一步加深對集電極調幅和二極管大信號檢波工作原理的理解;
2、掌握靜態調制特性與動態調幅特性的測試方法;
3、 掌握利用示波器測量調幅系數ma 的方法;
4、 觀察檢波器電路參數對輸出信號失真的影響。
二、 實驗原理與線路
1、原理
(1) 集電極調幅的工作原理
集電極調幅是利用低頻調制電壓去控制晶體管的集電極電壓,通過集電極電壓
的變化,使集電極高頻電流的基波分量隨調制電壓的規律變化,從而實現調幅。實
際上,它是一個集電極電源受調制信號控制的諧振功率放大器,屬高電平調幅。調
幅管處于丙類工作狀態。

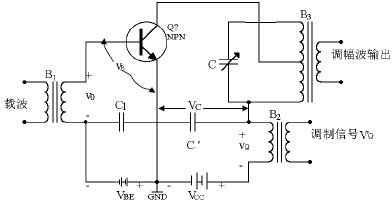

集電極調幅的基本原理電路如圖5-1 所示:
