第一節 臥式車床數控化改造設計

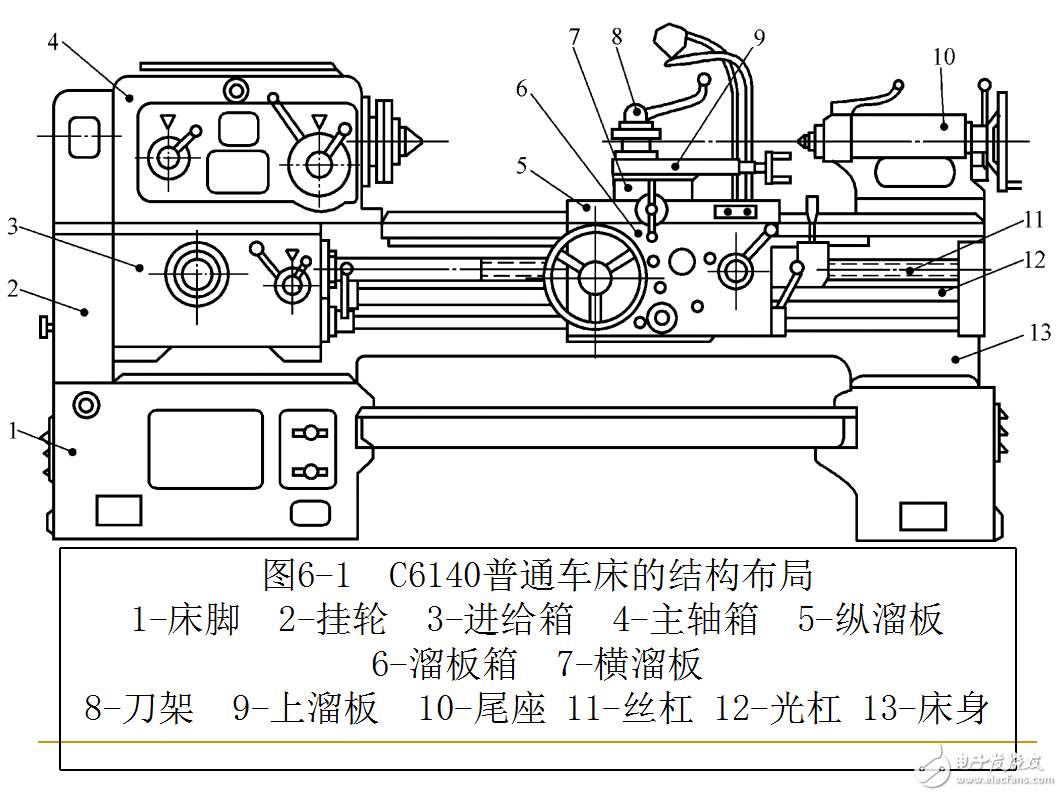

普通車床（如C616/C6132、C618/C6136、C620/C6140、C630等）是金屬切削加工最常用的一類機床。C6140普通車床的結構布局如圖6-1所示。當工件隨主軸回轉時，通過刀架的縱向和橫向移動，能加工出內外圓柱面、圓錐面、端面、螺紋面等，借助成型刀具，還能加工各種成形回轉表面。
普通車床刀架的縱向和橫向進給運動，是由主軸回轉運動經掛輪傳遞而來，通過進給箱變速后，由光桿或絲桿帶動溜板箱、縱溜板以及橫溜板產生移動。進給參數依靠手工調整，改變參數時需要停車。刀架的縱向進給和橫向進給不能聯動，切削次序需要人工控制。 對普通車床進行數控化改造，主要是將縱向和橫向進給系統改成用微機控制的、能獨立運動的進給伺服系統；將手動刀架換成能自動換刀的電動刀架。這樣，利用數控裝置，車床就可以按預先輸入的加工指令進行切削加工。由于加工過程中的切削參數、切削次序和刀具都可按程序自動進行調節和更換，再加上縱、橫向的聯動進給功能，所以，改造后的車床就可以加工出各種形狀復雜的回轉零件，并能實現多工序集中車削，從而提高生產效率和加工精度。
