示波器的使用實驗
1．了解示波器的主要結構和顯示波形的基本原理。
2．學會使用示波器和信號發生器。
3．用示波器觀察李薩如圖形以及利用李薩如圖形測量正弦信號的頻率。
實驗器材
通用示波器，低頻信號發生器、連接線等。
實驗原理
電子示波器（簡稱示波器）能夠簡便地顯示各種電信號的波形，一切可以轉化為電壓的電學量和非電學量及它們隨時間作周期性變化的過程都可以用示波器來觀測，示波器是一種用途十分廣泛的測量?jī)x器。
一、示波器的基本結構

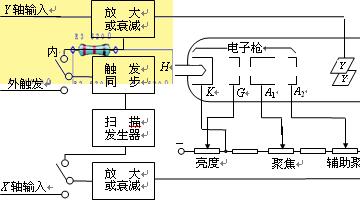

示波器的主要部分有示波管、帶衰減器的Y軸放大器、帶衰減器的X軸放大器、掃描發生器（鋸齒波發生器）、觸發同步和電源等，其結構方框圖如圖1６－1所示。為了適應各種測量的要求，示波器的電路組成是多樣而復雜的，這里僅就主要部分加以介紹。
1．示波管
如圖1６－1所示，示波管主要包括電子槍、偏轉系統和熒光屏三部分，全都密封在玻璃外殼內，里面抽成高真空。下面分別說明各部分的作用。

（1）熒光屏：它是示波器的顯示部分，當加速聚焦后的電子打到熒光上時，屏上所涂的熒光物質就會發光，從而顯示出電子束的位置。當電子停止作用后，熒光劑的發光需經一定時間才會停止，稱為余輝效應。
（2）電子槍：由燈絲H、陰極K、控制柵極G、第一陽極A1、第二陽極A2五部分組成。燈絲通電后加熱陰極。陰極是一個表面涂有氧化物的金屬筒，被加熱后發射電子?？刂茤艠O是一個頂端有小孔的圓筒，套在陰極外面。它的電位比陰極低，對陰極發射出來的電子起控制作用，只有初速度較大的電子才能穿過柵極頂端的小孔然后在陽極加速下奔向熒光屏。示波器面板上的“亮度”調整就是通過調節電位以控制射向熒光屏的電子流密度，從而改變了屏上的光斑亮度。陽極電位比陰極電位高很多，電子被它們之間的電場加速形成射線。當控制柵極、第一陽極、第二陽極之間的電位調節合適時，電子槍內的電場對電子射線有聚焦作用，所以第一陽極也稱聚焦陽極。第二陽極電位更高，又稱加速陽極。面板上的“聚焦”調節，就是調第一陽極電位，使熒光屏上的光斑成為明亮、清晰的小圓點。有的示波器還有“輔助聚焦”，實際是調節第二陽極電位。
（3）偏轉系統：它由兩對相互垂直的偏轉板組成，一對垂直偏轉板Y，一對水平偏轉板X(qián)。在偏轉板上加以適當電壓，電子束通過時，其運動方向發生偏轉，從而使電子束在熒光屏上的光斑位置也發生改變。
容易證明，光點在熒光屏上偏移的距離與偏轉板上所加的電壓成正比，因而可將電壓的測量轉化為屏上光點偏移距離的測量，這就是示波器測量電壓的原理。
2．信號放大器和衰減器
示波管本身相當于一個多量程電壓表，這一作用是靠信號放大器和衰減器實現的。由于示波管本身的X及Y軸偏轉板的靈敏度不高（約0.1—1mm/V），當加在偏轉板的信號過小時，要預先將小的信號電壓加以放大后再加到偏轉板上。為此設置X軸及Y軸電壓放大器。衰減器的作用是使過大的輸入信號電壓變小以適應放大器的要求，否則放大器不能正常工作，使輸入信號發生畸變，甚至使儀器受損。對一般示波器來說，X軸和Y軸都設置有衰減器，以滿足各種測量的需要。
3．掃描系統
掃描系統也稱時基電路，用來產生一個隨時間作線性變化的掃描電壓，這種掃描電壓隨時間變化的關系如同鋸齒，故稱鋸齒波電壓，這個電壓經X軸放大器放大后加到示波管的水平偏轉板上，使電子束產生水平掃描。這樣，屏上的水平坐標變成時間坐標，Y軸輸入的被測信號波形就可以在時間軸上展開。掃描系統是示波器顯示被測電壓波形必需的重要組成部分。
二、示波器顯示波形的原理
如果只在豎直偏轉板上加一交變的正弦電壓，則電子束的亮點將隨電壓的變化在豎直方向來回運動，如果電壓頻率較高，則看到的是一條豎直亮線，如圖1６－2所示。要能顯示波形，必須同時在水平偏轉板上加一掃描電壓，使電子束的亮點沿水平方向拉開。這種掃描電壓的特點是電壓隨時間成線性關系增加到最大值，最后突然回到最小，此后再重復地變化。這種掃描電壓即前面所說的“鋸齒波電壓”，如圖1６－3所示。當只有鋸齒波電壓加在水平偏轉板上時，如果頻率足夠高，則熒光屏上只顯示一條水平亮線。
如果在豎直偏轉板上（簡稱Y軸）加正弦電壓，同時在水平偏轉板上（簡稱X軸）加鋸齒波電壓，電子受豎直、水平兩個方向的力的作用，電子的運動就是兩相互垂直的運動的合成。當鋸齒波電壓比正弦電壓變化周期稍大時，在熒光屏上將能顯示出完整周期的所加正弦電壓的波形圖。如圖1６－4所示。
三、同步的概念
如果正弦波和鋸齒波電壓的周期稍微不同，屏上出現的是一移動著的不穩定圖形。這種情形可用圖1６－5說明。設鋸齒波電壓的周期Tx比正弦波電壓周期Ty稍小，比方說Tx/Ty=7/8。在第一掃描周期內，屏上顯示正弦信號0—4點之間的曲線段；在第二周期內，顯示4—8點之間的曲線段，起點在4處；第三周期內，顯示8—11點之間的曲線段，起點在8處。這樣，屏上顯示的波形每次都不重疊，好象波形在向右移動。同理，如果Tx比Ty稍大，則好象在向左移動。以上描述的情況在示波器使用過程中經常會出現。其原因是掃描電壓的周期與被測信號的周期不相等或不成整數倍，以致每次掃描開始時波形曲線上的起點均不一樣所造成的。為了使屏上的圖形穩定，必須使Tx/Ty=n（n＝1，2，3，…），n是屏上顯示完整波形的個數。
為了獲得一定數量的波形，示波器上設有“掃描時間”（或“掃描范圍”）、“掃描微調”旋鈕，用來調節鋸齒波電壓的周期Tx（或頻率fx），使之與被測信號的周期Ty（或頻率fy）成合適的關系，從而在示波器屏上得到所需數目的完整的被測波形。輸入Y軸的被測信號與示波器內部的鋸齒波電壓是互相獨立的。由于環境或其它因素的影響，它們的周期（或頻率）可能發生微小的改變。這時，雖然可通過調節掃描旋鈕將周期調到整數倍的關系，但過一會兒又變了，波形又移動起來。在觀察高頻信號時這種問題尤為突出。為此示波器內裝有掃描同步裝置，讓鋸齒波電壓的掃描起點自動跟著被測信號改變，這就稱為整步（或同步）。有的示波器中，需要讓掃描電壓與外部某一信號同步，因此設有“觸發選擇”鍵，可選擇外觸發工作狀態，相應設有“外觸發”信號輸入端。
實驗裝置
一、XJ4318型示波器（如圖1６－6所示）各旋鈕的用途及使用方法
1．內刻度坐標線：它消除了光跡和刻度線之間的觀察誤差，測量上升時間的信號幅度和測量點位置在左邊指出。
2．電源指示器：它是一個發光二極管，在儀器電源通過時發紅光。
3．電源開關：它用于接通和關斷儀器的電源，按入為接通，彈出為關斷。
4．AC、⊥、DC開關：可使輸入端成為交流耦合、接地、直流耦合。
5．偏轉因數開關：改變輸入偏轉因數5mV/DIV—5V/DIV，按1—2—5進制共分10個檔級。
6．PULL×5：改變Y軸放大器的發射極電阻，使偏轉靈敏度提高5倍。
7．輸入：作垂直被測信號的輸入端。
8．微調：調節顯示波形的幅度，順時針?lè)较蛟龃?，順時針?lè)较蛐悴⒔油ㄩ_(kāi)關為“標準”位置。
9．儀器測量接地裝置。
10．PULL×10：改變水平放大器的反饋電阻使水平放大器放大量提高10倍，相應地也使掃描速度及水平偏轉靈敏度提高10倍。
11．t/DIV開關：為掃描時間因數檔級開關，從0.2μs—0.2s/DIV按1—2—5進制，共十九檔，當開關順時針旋足是X—Y或外X狀態。
12．微調：用以連續改變掃描速度的細調裝置。順時針?lè)较蛐悴⒔油ㄩ_(kāi)關為“校準”位置。
13．外觸發輸入：供掃描外觸發輸入信號的輸入端用。
14．觸發源開關：選擇掃描觸發信號的來源，內為內觸發，觸發信號來自Y放大器；外為外觸發，信號來自外觸發輸入；電源為電源觸發，信號來自電源波形，當垂直輸入信號和電源頻率成倍數關系時這種觸發源是有用的。
15．內觸發選擇開關：是選擇掃描內觸發信號源。
    CH1—加到CH1輸入連接器的信號是觸發信號源。
    CH2—加到CH2輸入連接器的信號是觸發信號源。
    VERT—垂直方式內觸發源取自垂直方式開關所選擇的信號。
16．CAL0.5：為探極校準信號輸出，輸出0.5Up-p幅度方波，頻率為1KHz。
17．聚焦：調節聚焦可使光點圓而小，達到波形清晰。
18．標尺亮度：控制坐標片標尺的亮度，順時針?lè)较蛐D(zhuǎn)為增亮。
19．亮度：控制熒光屏上光跡的明暗程度，順時針?lè)较蛐D(zhuǎn)為增亮，光點停留在熒光屏上不動時，宜將亮度減弱或熄滅，以延長示波器使用壽命。
20．位移：控制顯示跡線在熒光屏上Y軸方向的位置，順時針?lè)较蜊E線向上，逆時針?lè)较蜊E線向下。
21．垂直方式開關：五位按鈕開關，用來選擇垂直放大系統的工作方式。
    CH1—顯示通道CH1輸入信號。
    ALT—交替顯示CH1、CH2輸入信號，交替過程出現于掃描結束后回掃的一段時間里，該方式在掃描速度從0.2μs/DIV到0.5ms/DIV范圍內同時觀察兩個輸入信號。
    CHOP—在掃描過程中，顯示過程在CH1和CH2之間轉換，轉換頻率約500KHz。該方式在掃描速度從1ms/DIV到0.2s/DIV范圍內同時觀察兩個輸入信號。
    CH2—顯示通道CH2輸入信號。
    ALL OUT ADD—使CH1信號與CH2信號相加（CH2極性“+”）或相減（CH2極性（“－”）。
22．CH2極性：控制CH2在熒光屏上顯示波形的極性“+”或“－”。
23．X位移：控制光跡在熒光屏X方向的位置，在X—Y方式用作水平位移。順時針?lè)较蚬廑E向右，逆時針?lè)较蚬廑E向左。
24．觸發方式開關：五位按鈕開關，用于選擇掃描工作方式。
    AUTO—掃描電路處于自激狀態。
    NORM—掃描電路處于觸發狀態。
    TV—V—電路處于電視場同步。
    TV—H—電路處于電視行同步。
25．+、－極性開關：供選擇掃描觸發極性，測量正脈沖前沿及負脈沖后沿宜用“+”，測量負脈沖前沿及正脈沖后沿宜用“－”。
26．電平鎖定：調節和確定掃描觸發點在觸發信號上的位置，電平電位器順時針?lè)较蛐悴⒔油ㄩ_(kāi)關為鎖定位置，此時觸發點將自動處于被測波形中心電平附近。
二、XD2信號發生器
這是一種正弦信號發生器，它能產生頻率為1Hz到1MHz的正弦電壓。它的頻率比較穩定，輸出幅度可調。面板上的電壓表指示是在輸出衰減前的信號電壓有效值。面板布置如圖1６－7所示。
頻率范圍共分六檔。每一檔中，又由右上方三個旋鈕來調節信號頻率。例如當各旋鈕的位置處于圖中位置時，輸出信號頻率的讀數為

信號發生器的輸出電壓是經過內部衰減器后輸出的。輸出信號的大小由面板上電壓表讀數和衰減倍數的大小決定。由于衰減倍數范圍較大，故取其對數值刻在“輸出衰減”旋鈕周?chē)?。衰減倍數用分貝（dB）值表示，其定義為

其中U為未經衰減器的電壓，由面板上電壓表讀出，示值為有效值。U出為經過衰減器后的輸出電壓有效值。
實驗步驟
(一)清點主要儀器
1.示波器(  )  2.函數發生器(  )
（二）觀察與測量
1．觀察信號發生器波形
（1）將信號發生器的輸出端接到示波器Y軸輸入端上。
（2）開啟信號發生器，調節示波器（注意信號發生器頻率與掃描頻率），觀察正弦波形，并使其穩定。
2．測量正弦波電壓
在示波器上調節出大小適中、穩定的正弦波形，選擇其中一個完整的波形，先測算出正弦波電壓峰—峰值Up-p，即
                    Up-p＝（垂直距離DIV）×（檔位V/DIV）×（探頭衰減率）
然后求出正弦波電壓有效值U為

3．測量正弦波周期和頻率
在示波器上調節出大小適中、穩定的正弦波形，選擇其中一個完整的波形，先測算出正弦波的周期T，即
                    T＝（水平距離DIV）×（檔位t/DIV）
然后求出正弦波的頻率 。
4．利用李薩如圖形測量頻率
設將未知頻率fy的電壓Uy和已知頻率fx的電壓Ux（均為正弦電壓），分別送到示波器的Y軸和X軸，則由于兩個電壓的頻率、振幅和相位的不同，在熒光屏上將顯示各種不同波形，一般得不到穩定的圖形，但當兩電壓的頻率成簡單整數比時，將出現穩定的封閉曲線，稱為李薩如圖形。根據這個圖形可以確定兩電壓的頻率比，從而確定待測頻率的大小。
圖16－8列出各種不同的頻率比在不同相位差時的李薩如圖形，不難得出：

所以未知頻率

但應指出水平、垂直直線不應通過圖形的交叉點。
測量方法如下：
（1）將一臺信號發生器的輸出端接到示波器Y軸輸入端上，并調節信號發生器輸出電壓的頻率為50Hz，作為待測信號頻率。把另一信號發生器的輸出端接到示波器X軸輸入端上作為標準信號頻率。
（2）分別調節與X軸相連的信號發生器輸出正弦波的頻率fx約為25Hz、50Hz、100Hz、150Hz、200Hz等。觀察各種李薩如圖形，微調fx使其圖形穩定時，記錄fx的確切值，再分別讀出水平線和垂直線與圖形的交點數。由此求出各頻率比及被測頻率fy，記錄于下表中。
（3）觀察時圖形大小不適中，可調節“V／DIV”和與X軸相連的信號發生器輸出電壓。

標準信號頻率fx （Hz） 25 50 100 150 200
李薩如圖形（穩定時）

待測電壓頻率

fy的平均值（Hz）
注意事項
1.為了保護熒光屏不被灼傷,示波器上光點的亮度不可調得太強,也不能讓亮點長時間停在熒光屏的一點上。
    2.示波器上所有開關與旋鈕都有一定的強度和調節角度，調節時不要用力過猛。
    3.注意公共端的使用，接線時嚴禁短路。
思考討論
1. 示波器為什么能顯示被測信號的波形？
2. 熒光屏上無光點出現，有幾種可能的原因？怎樣調節才能使光點出現？
3. 熒光屏上波形移動，可能是什么原因引起的？
