      三坐標深腔掃描技術解決汽車穩定桿機殼斜齒同軸度檢測難題

      2025-07-23 | docx | 349.13 KB | 次下載 | 免費

      資料介紹

      測量計量室常規手段如輪廓測量儀，無法伸到殼體內部測量圓柱表面，且圓柱體表面是斜齒構造，輪廓度儀無法測量；常規觸發測量的三坐標測頭無法測量斜齒圓柱表面（斜齒表面極窄），且軟件無法規劃斜齒圓柱的觸發測量路徑。



      三坐標解決了傳統儀器及量具無法進行機殼內部傳動齒之間同軸度的檢測問題，提升了產品品質，選用10mm大直徑測針解決了斜齒間隙過大，導致掃描測頭預行程過小報錯問題，大大提升了檢測效率，同時也降低了制造商的人力成本。



      根據產品外形特點，選擇高精度橋式三坐標測量機進行測量，配置高精度掃描測頭組合（SP25M+SM25-3+SH25-3）和大直徑的球形探針（10*75MM）以及專業的三坐標測量軟件（Power-DMIS），儀器配置主要有以下特點：

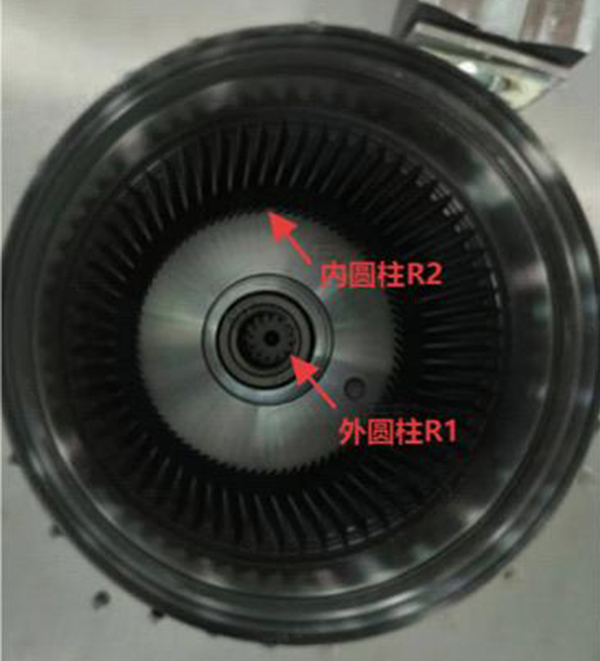

      （1）因該電機外殼內部比較深，選用SM25-3+SH25-3掃描測頭模塊可以配置較長的探針，使探針可以杰出到圓柱R1和圓柱R2的表面而不至于損耗測量精度。

      （2）圓柱R1和圓柱R2是斜齒表面，兩齒之間是有間隙的，掃描測頭在掃描測量時對偏移量是有要求的，較小直徑的探針使測頭在掃描斜齒間隙位置時會超過偏移量的要求，選用大直徑的探針（10*75MM）卻可以規避這個問題。

      （3）利用Power-DMIS三坐標測量軟件，可以導入產品CAD數模，根據測量需求，編寫自動掃描測量程序，提高了批量產品測量的效率和重復性

      汽車制造 三坐標測量機 汽車底盤 精密測量技術
