      電機矢量控制中坐標變換的詳細推導（可下載）

      2025-04-03 | pdf | 1.36 MB | 次下載 | 免費

      資料介紹

      一、Clarke 變換推導（三相靜止坐標與兩相靜止坐標換算）

      通過三相靜止坐標系（ABC）和兩相靜止坐標系（αβ）的換算，可以實現電機三相電源矢量在空 間上的解耦，利用兩相坐標系，可以解決電機矢量控制問題

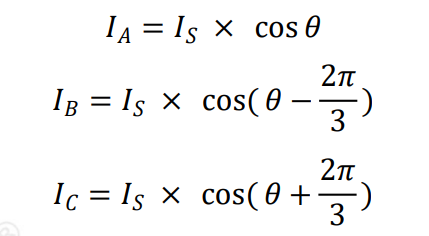

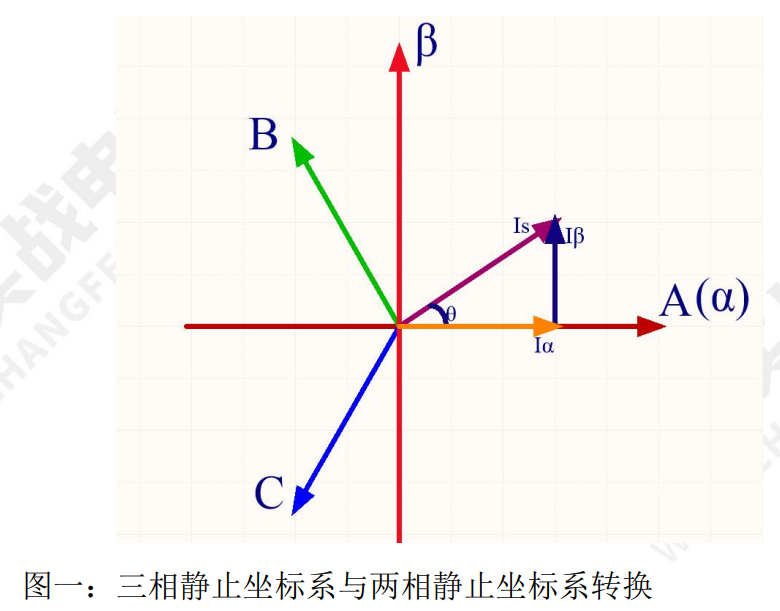

      在三相靜止坐標系中，Is為 ABC 三相電源矢量的矢量和，其在 ABC 軸上的投影分別為：

      Is在αβ軸上的投影分別為：

      由 ABC 軸和αβ軸式子對比可得：

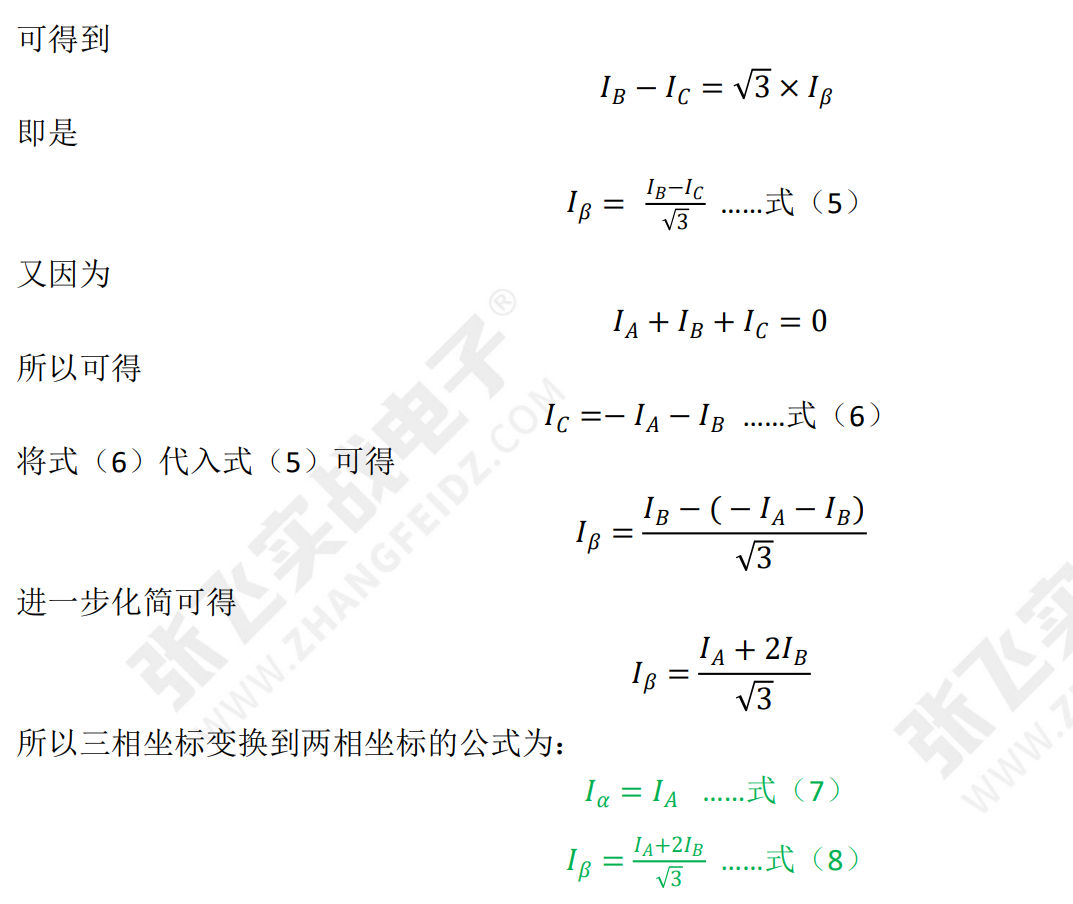

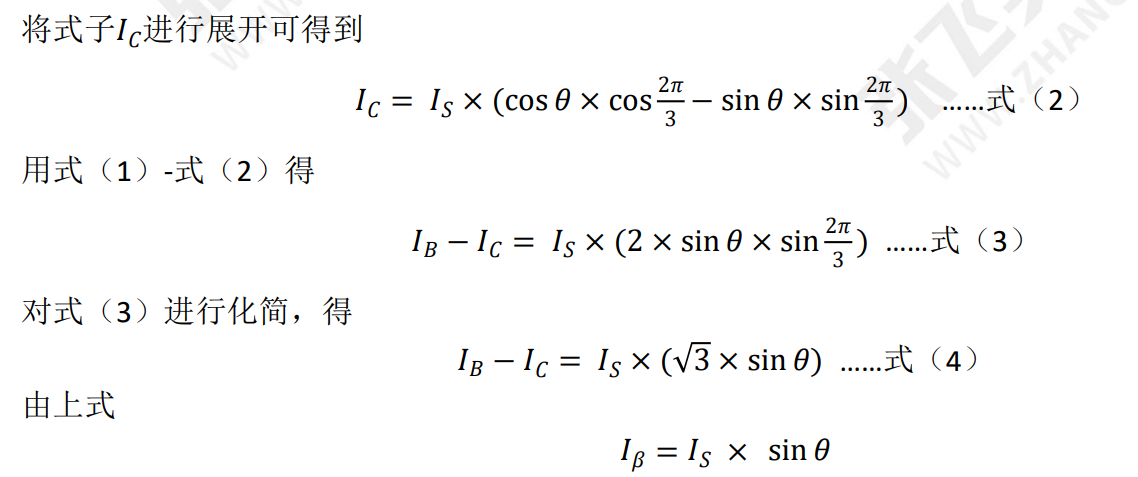

      將式子IB進行展開可得到

      二、park 變換推導（兩相靜止坐標到兩相旋轉坐標轉換）

      兩相旋轉坐標系（qd）和兩相靜止坐標系（αβ）的換算，實現電機三相電機旋轉磁場矢量在空 間上的解耦，利用兩相靜止坐標系，解決電機矢量控制問題

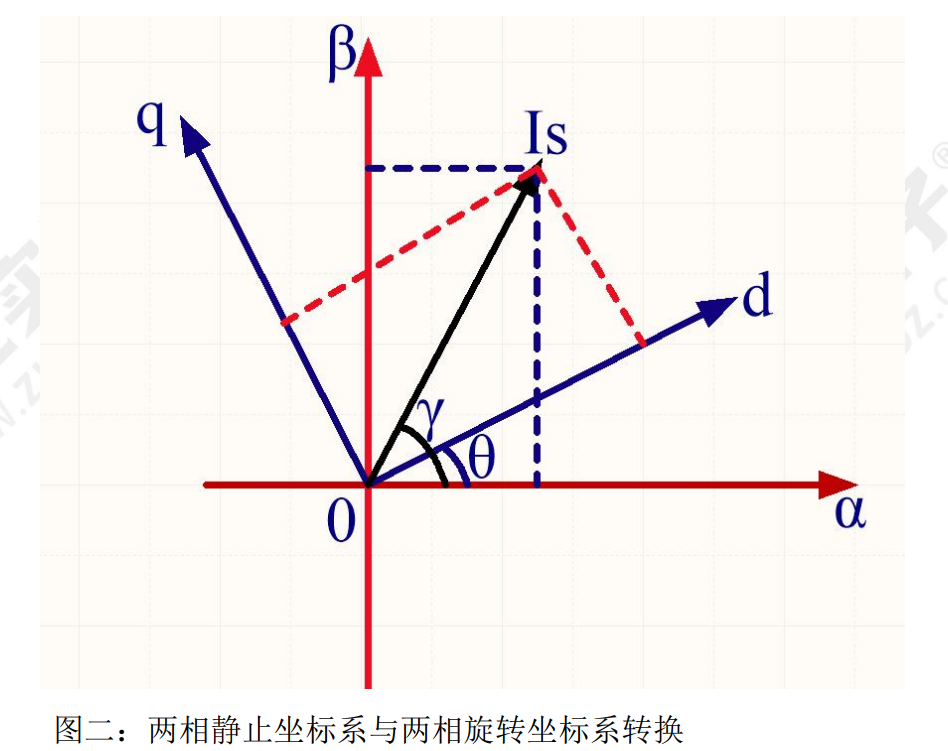

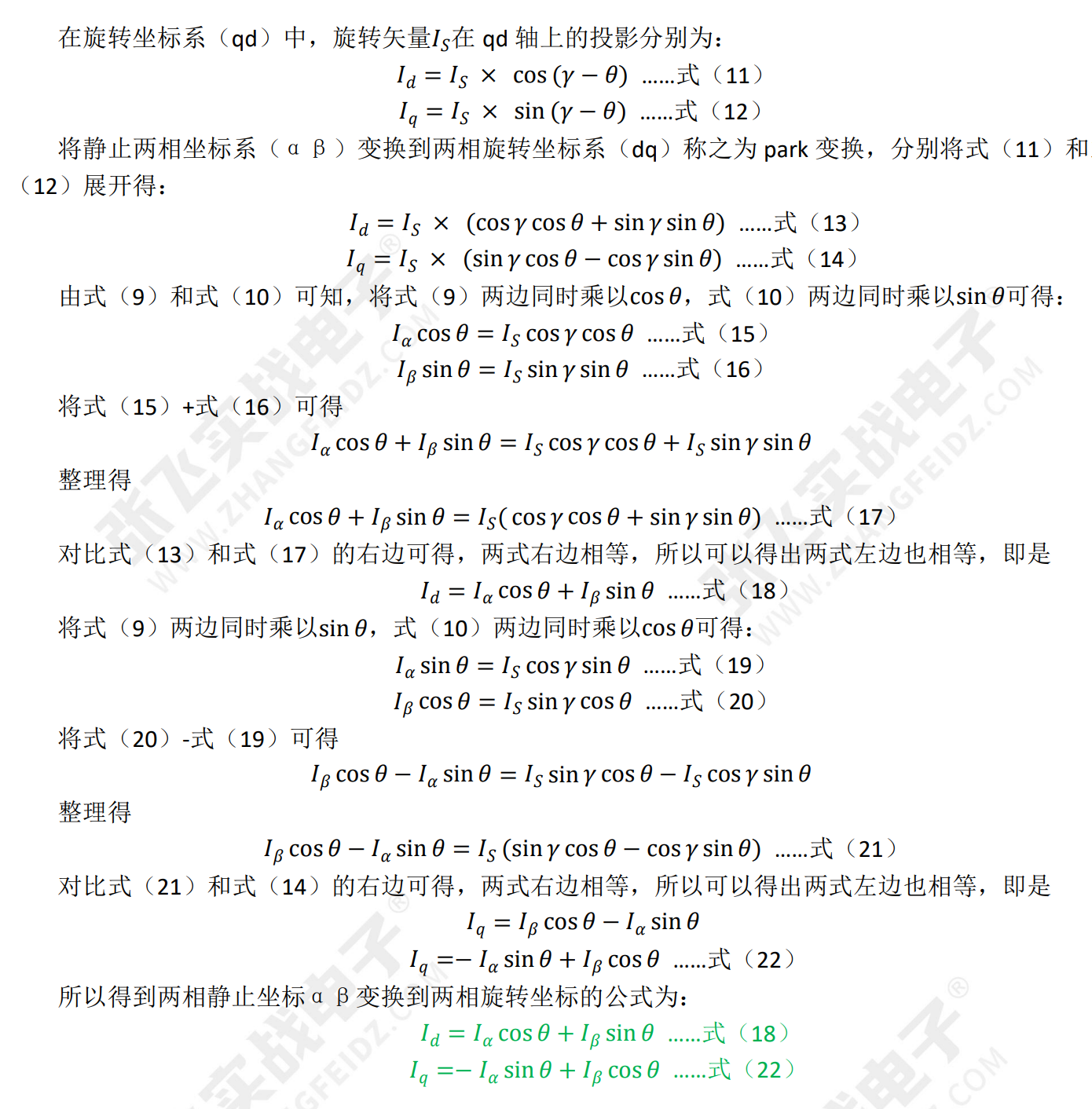

      如上圖所示，在靜止坐標系（αβ）中，旋轉矢量Is在αβ軸上的投影分別為：

      三、clarke 逆變換的推導（兩相靜止坐標系（αβ）變換到三相靜止坐標系（ABC））



      完整版技術文檔請點擊文章開頭普通下載
