第一、設計目的
直流穩壓電源由于具有效率高、體積小、重量輕的特點，近年來直流穩壓電源高頻化是其發展的的方向。高頻化使開關電源小型化并使直流穩壓電源進入更廣泛的應用領域，特別在高新技術領域的應用，推動了高新技術產品的小型化、輕便化。這里以具有放大環節的串聯型晶體管穩壓電路來介紹，串聯型穩壓電源的搭建。第二、畫出串聯型晶體管穩壓電路單元設計模塊

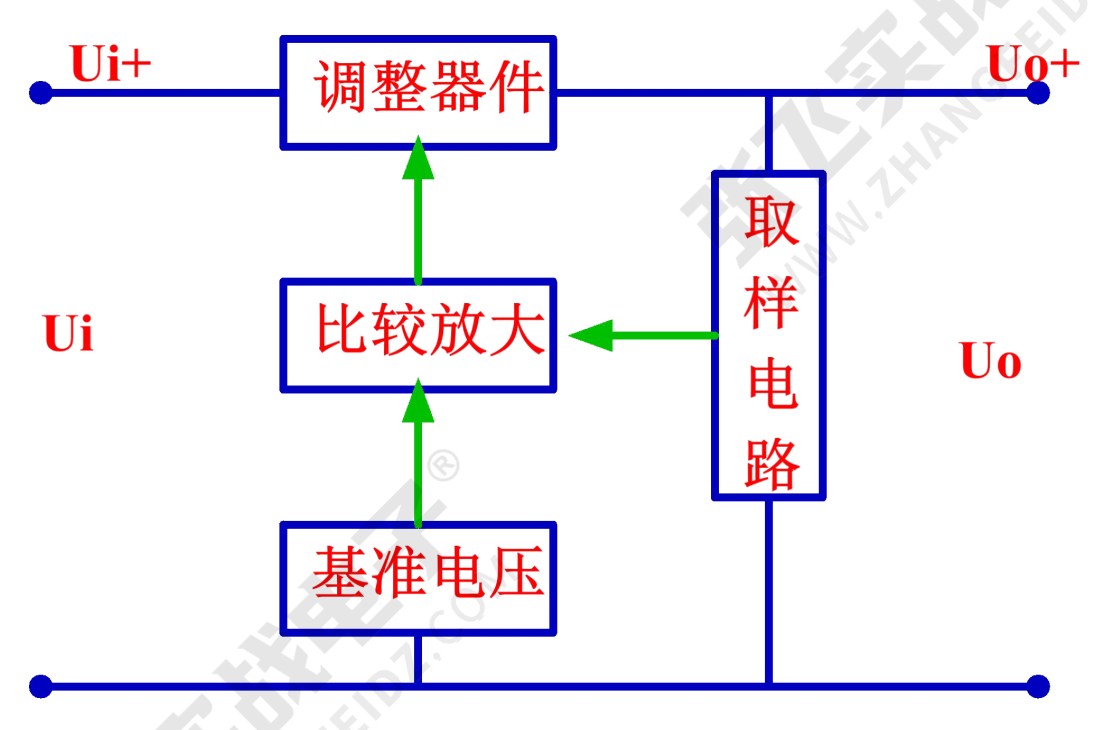

具有放大環節的 串聯型晶體管穩壓電路由四個環節組成：

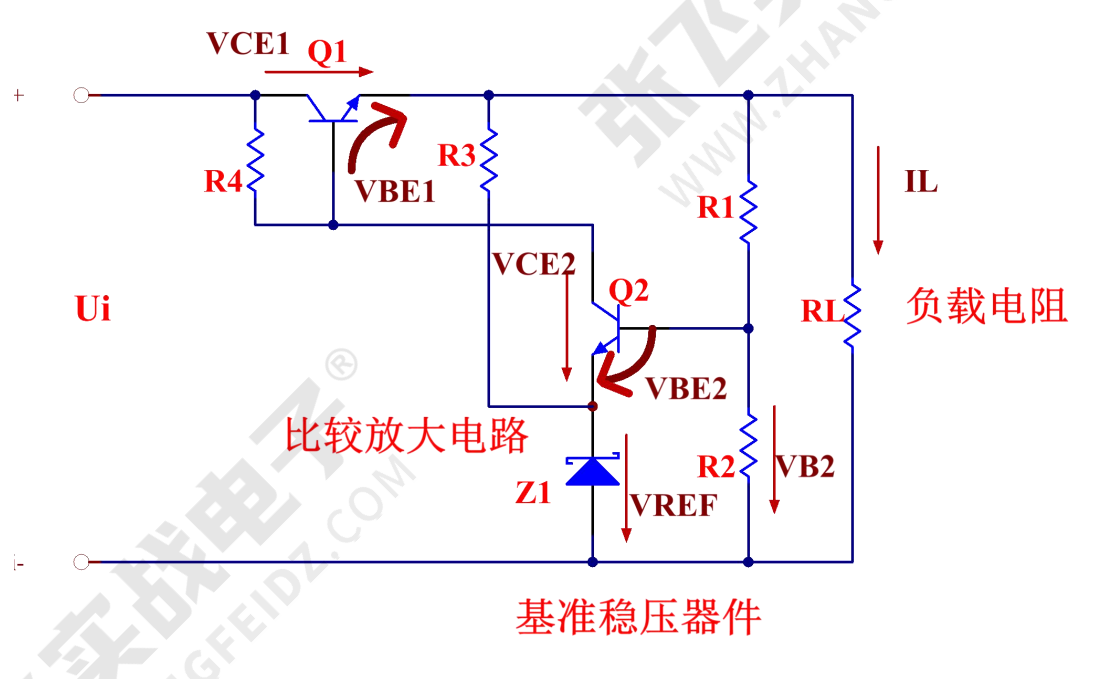

第三、根據原理框圖確定串聯型穩壓電路各元件的作用
四、對設計出的串聯型穩壓電路穩壓原理分析驗證正確性，思路、瞬 態、穩態的講解。

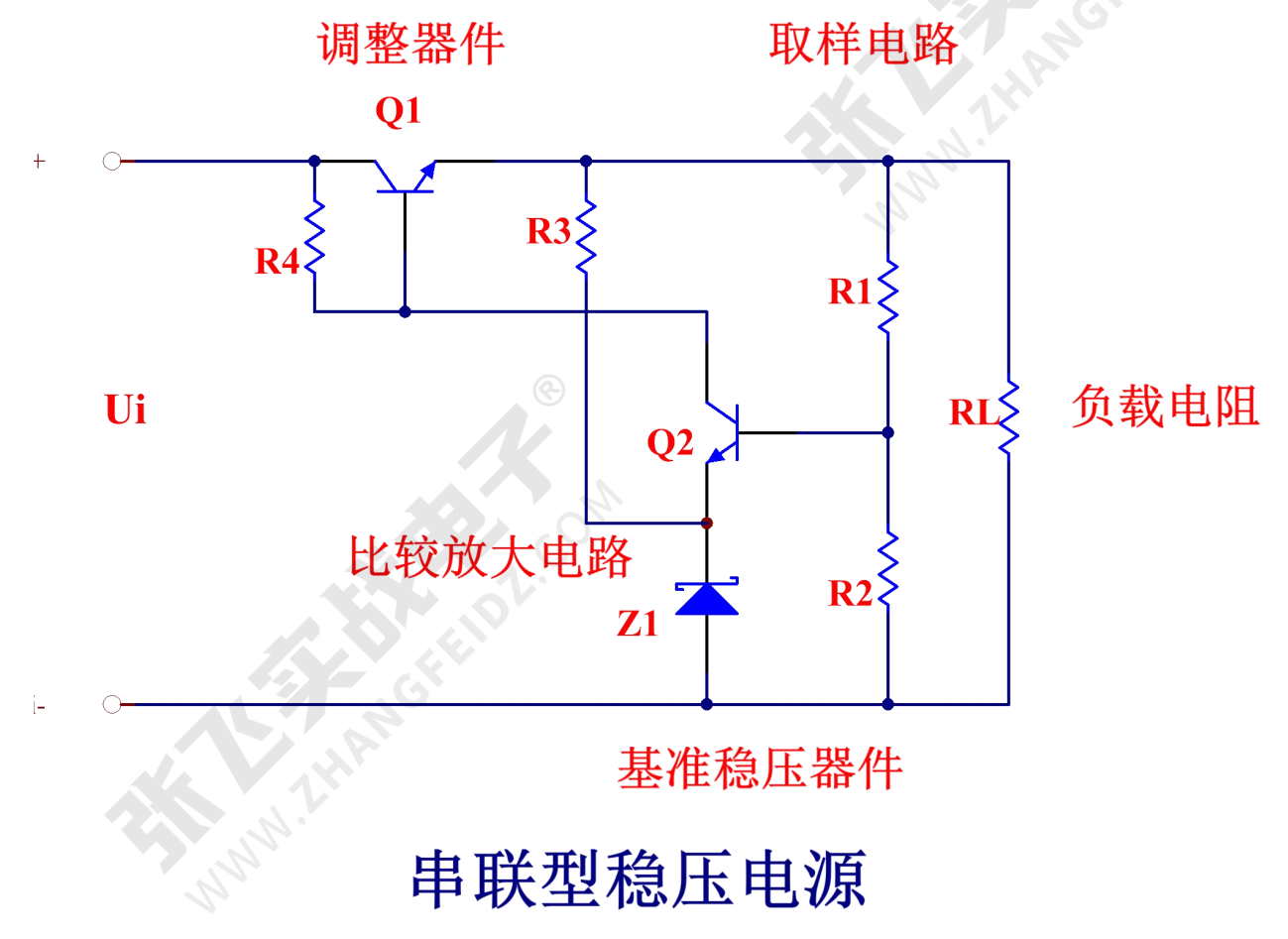

串聯型穩壓電路穩壓原理，如下圖所示。

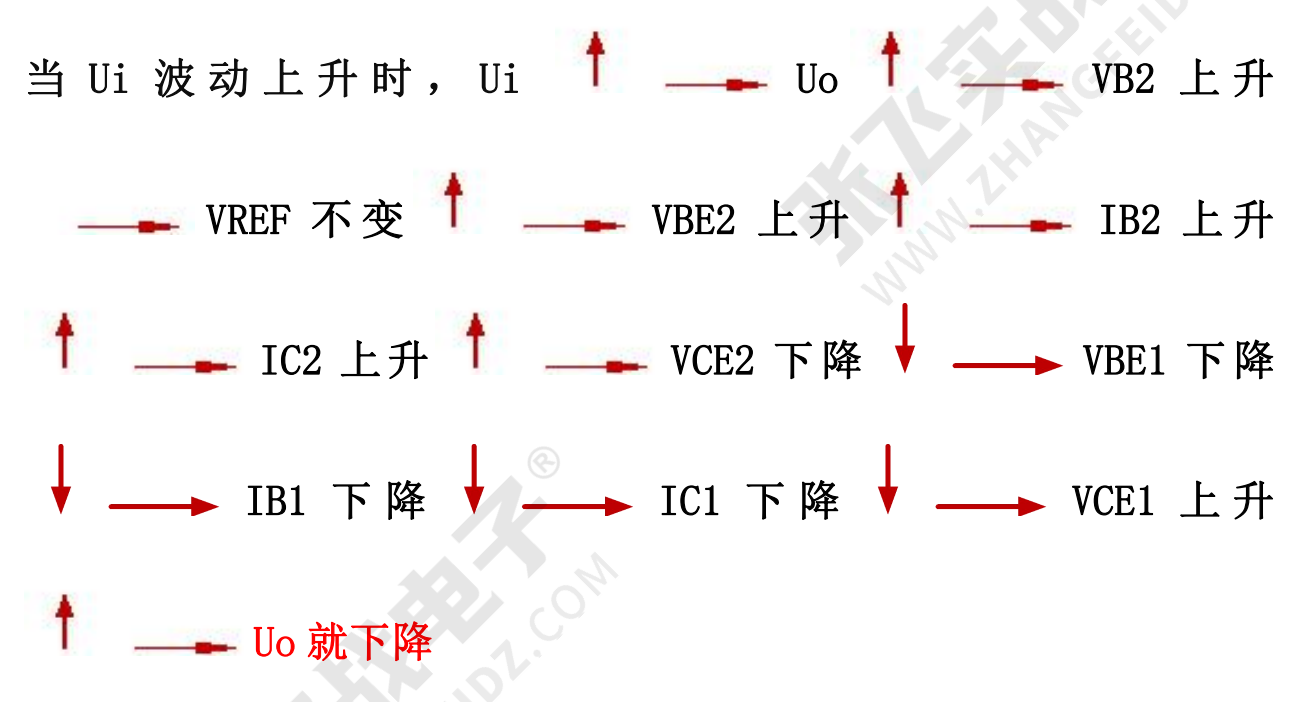

Ui 增大時，自動調節過 程如下： “串聯型穩壓電路穩壓原理”
完整版技術文檔請點擊文章開頭普通下載
