壓敏電阻應用 1

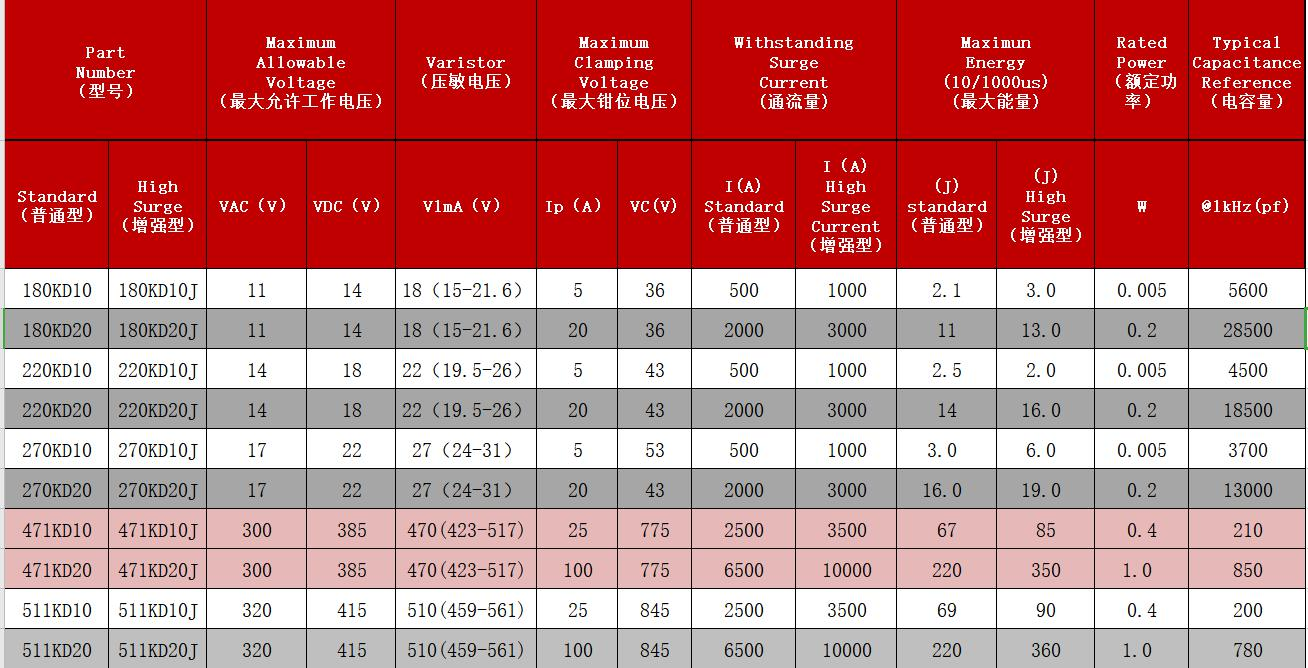

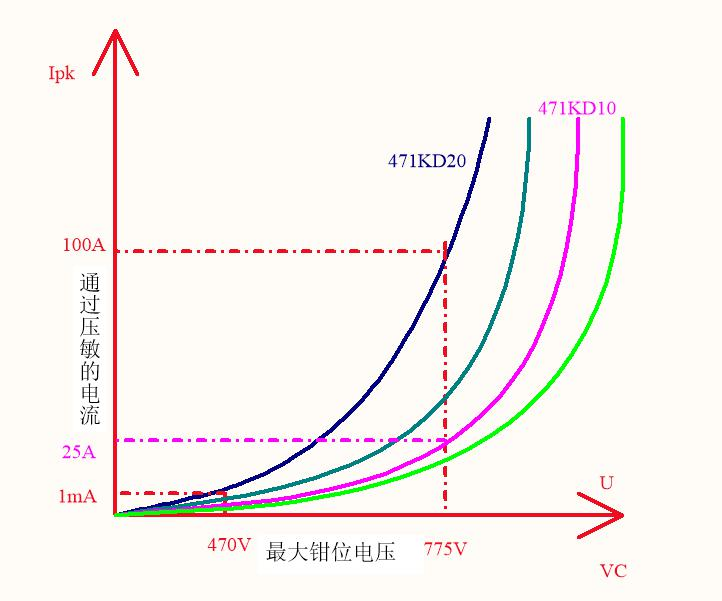

從上圖看 471KD10 與 471KD20 的數據來比較，我們可以看出允許的 最大交流與直流電壓都相同

但是最大的鉗位電壓上面我們可以 看出 KD10 的與 KD20 通過的電流時 25A 與 100A

這說明我們?cè)谕粋€(gè)電路上，打同一等級的雷擊浪涌時

KD10 的鉗位電壓要比 KD20 的高

從這些數據來看的話，我們?cè)谧隼讚魧?shí)驗的時候要是不過的話，可以 選擇大一號的壓敏電阻

這樣我們的產品要安全的多

有時可以并聯一個同一型號的壓敏電阻也可以降低鉗位電壓，從而達 到很好的保護我們的產品

壓敏電阻的應用 2

壓敏電阻在電源里面非常的常見，它的應用一般都是在開關電源的輸 入部分，用來防雷擊浪涌

1、一般的應用是輸入端 L 相與 N 相跨接一壓敏電阻

2、共模電感上也可能會放陶瓷放電管

3、L 相與 N 相對大地上用壓敏串陶瓷放電管

這些電路的作用都是用來防雷用，電路都是非常的常見

但是壓敏電阻的選取的過程中，很多的工程師都是說是經驗，對于壓 敏電阻上的一些參數了解的非常少

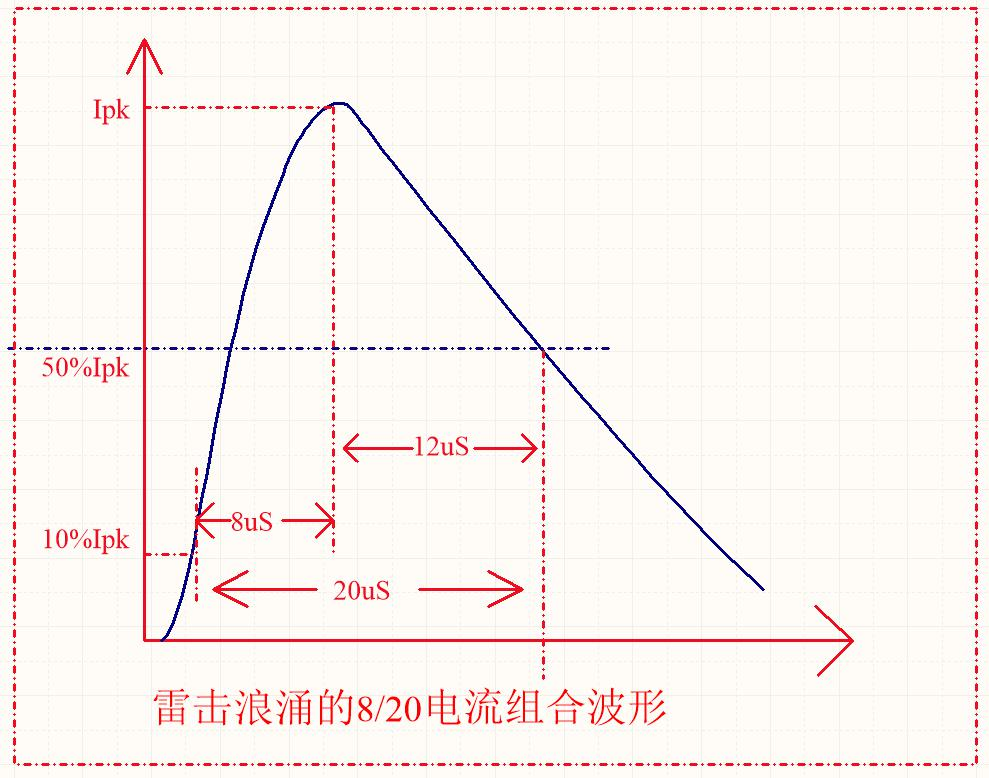

下圖是我們的雷擊浪涌的電流組合波形

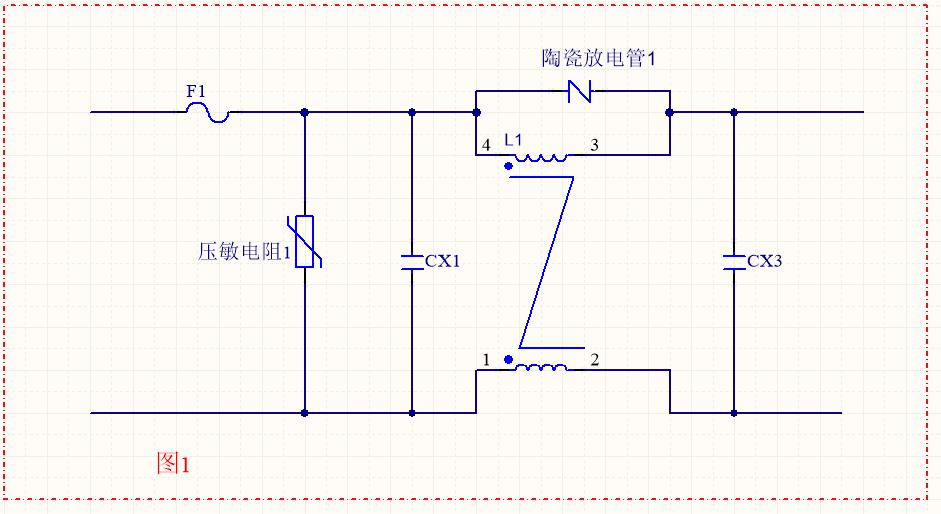

下面圖 1 與圖 2 都是我們常用的防雷電路

1、壓敏電阻的選取是要根據我們的輸入電壓來選取，我們是需要查 看壓敏電阻的規格書，一般我的輸入電壓 AC85V-264V，我們?cè)谶x取 壓敏電阻的時候就需要查看規格書上面的最大允許電壓要比我們的 輸入電壓要高

列如我們常用的 471 它的最大允許電壓 AC300V DC385V

同時通流量也是需要注意的，一般規格書上給出來的通流是 1 次的通 流量，我們?cè)谶x取的時候一定需要留有很大的余量，通流量是我們選 擇直徑的依據

如果一個 417KD10 的壓敏電阻在計算的時候剛好接 近規格書上的通流量 2500A，我們可以選取兩個來并，如果空間不夠 的時候我們可以選擇加強型的

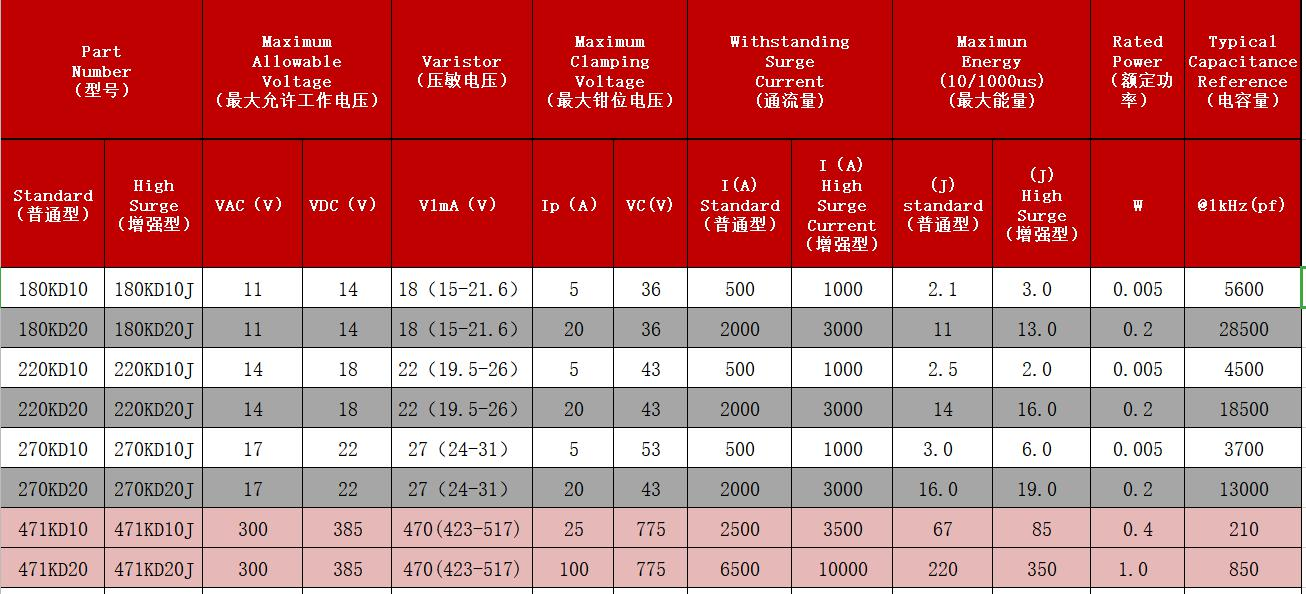

看下圖我們能看出來我們普通型的通流量是 2500A，增強型的是 3500A

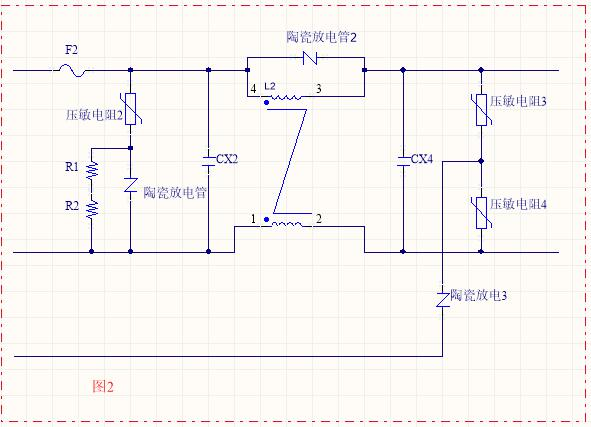

圖 2 上面我們看到壓敏電阻上串聯陶瓷放電管，陶瓷放電管上并聯了電阻
