我希望能夠監控我正在構建的電路的電信號，因此我需要一臺示波器。我構建的解決方案結合使用 Arduino UNO 和在 PC 上運行的 Processing。

示波器具有 6 通道可選輸入（Arduino 上的 A0-A5 引腳）、帶上升沿或下降沿觸發設置的獨立觸發輸入、連續或單次掃描模式、可調時基 (100us-200s/div) 以及可調靈敏度和每個通道的偏移量。它還具有頻率計數器模式，可測量觸發輸入信號的頻率。

請注意，我正在直接使用我的 Arduino UNO 的定時器和中斷寄存器，繞過 Arduino API，因此如果不進行更改，代碼將無法在其他 Arduino 版本上運行。在調整代碼之前，請確保您熟悉定時器和中斷。

警告：不要將 0-5V 范圍之外的信號直接連接到您的 Arduino 輸入，因?yàn)檫@可能會損壞您的設備而無法修復！

下圖為示波器在計算機上的圖形用戶界面。右側的按鈕控制示波器的設置。按下數字將更改活動輸入通道，按下彩色框?qū)⒋蜷_和關閉相應通道軌跡的可見性。要開始/停止測量，請按“開始/停止”。在單次掃描模式下，每次要開始新的掃描都需要按“開始/停止”。

?

示例：基于 4kHz NE555 的波發生器信號（RC 充電/放電周期）

?

您可以在互聯網上的許多地方找到 NE555 波發生器電路的原理圖，

注意：快速時基中的采樣數是有限的，以實現精確的高速采樣。這解釋了信號軌跡的低分辨率。在較慢的時基上，分辨率更好（見下文）。

?

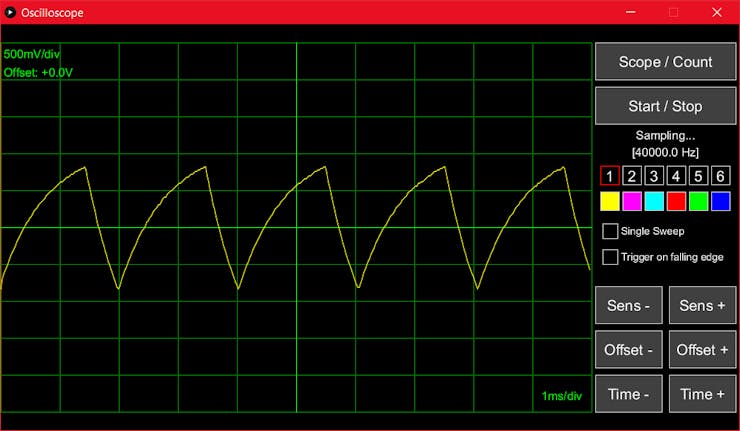

示例：較慢時基上的 500Hz 信號

?

?

?

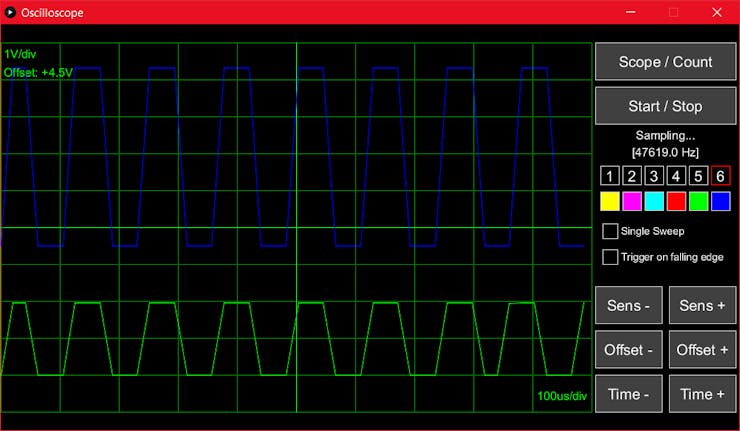

示例：7.8kHz 的 Arduino PWM 信號

?

?

?

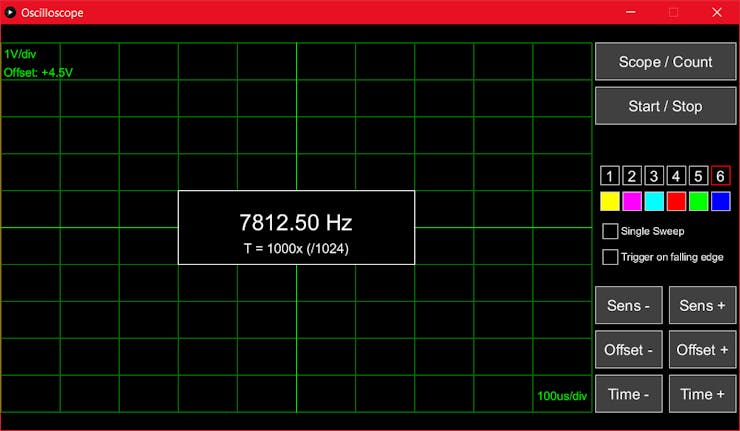

示例：觸發輸入上 Arduino PWM 信號的頻率計數

?

可以通過按“Time-”和“Time+”按鈕來更改計數的時間段。“Time+”將增加頻率平均的周期數 (T) 或更改決定分辨率的時鐘分頻因子（“/1024”、“/256”或“/64”）。“/64”提供最佳分辨率，但對于較低頻率的信號可能會導致定時器溢出，導致讀數錯誤。“時間-”則相反。

為了進行測試，您可以通過在 PC 上按“-”和“+”來更改 Arduino PWM 信號的占空比。如果將 LED 連接到 PW 引腳，您會注意到 LED 的亮度發生變化。
