      熱敏傳感器模塊

      2017-10-19 | doc | 323KB | 次下載 | 1積分

      資料介紹


      　　用途：

      　　溫度檢測，溫度控制傳感器，環境溫度檢測

      　　模塊特色：

      　　1、采用NTC熱敏電阻傳感器，靈敏度好

      　　2、比較器輸出，信號干凈，波形好，驅動能力強，超過15mA。

      　　3、配電位器調節溫度檢測閥值

      　　4、工作電壓3.3V-5V

      　　5、輸出形式 ：數字開關量輸出（0和1）

      　　6、設有固定螺栓孔，方便安裝

      　　7、小板PCB尺寸：3.2cm x 1.4cm

      　　8、使用寬電壓LM393比較器

      　　模塊使用說明

      　　1、熱敏電阻模塊對環境溫度很敏感，一般用來檢測周圍環境的溫度；

      　　2、通過對電位器的調節，可以改變溫度檢測的閥值（即控制溫度值），如需要控制環境溫度為50度時，模塊則在相應環境溫度調到其綠燈亮，DO則輸出高電平，低于此設定溫度值時，輸出高電平，綠燈不亮；

      　　3、DO輸出端可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測環境的溫度改變；

      　　4、DO輸出端可以直接驅動本店繼電器模塊，由此可以組成一個溫控開關，控制相關設備的工作溫度，也可以接風扇用來散熱等；

      　　5、本模塊的溫度檢測范圍為20-80攝氏度；

      　　6、本模塊也可以換成帶有線的溫度傳感器，用于水溫，水箱等的控制。

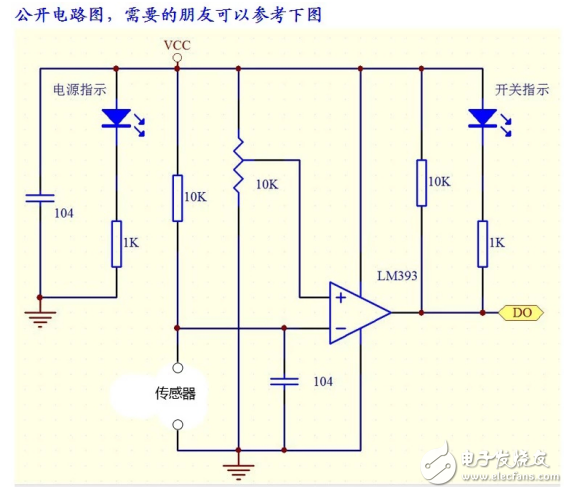

      熱敏傳感器模塊
