資料介紹
LM2576/LM2576HV的特性:
1)有3.3V、5V、12V、15V和可調電壓輸出多種系列;中文資料引腳功能
2)輸出電壓可調范圍1.23V-37V (HV型號的可達57V),負載電壓的輸出容差最大為±4%;
3)最少只需要4個外圍組件,可達3A的輸出大電流應用電路
4)較寬的輸入電壓范圍,HV型號甚至可達40V~60V;
5)內部振蕩器產生52KHz固定頻率;
6)可用TTL電平關閉輸出,低功耗待機模式,典型待機電流為50μA;
7)BUCK式降壓器,較高的轉換效率;
8)過熱和過流保護;
9)可實現Buck-Boost式正-負電壓轉換器。

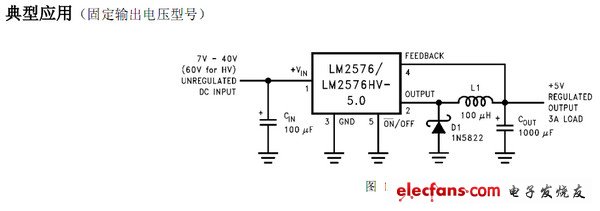

LM2576/LM2576HV引腳功能說明:
1)VIN—輸入電壓端,為減小輸入瞬間電壓和給調節器提供開關電流,此接腳應接旁路電容CIN;
2)OUTPUT—穩壓輸出端,輸出高電壓為(VIN-VSAT),輸出低電壓為-0.5V。
3)GND—電路地;
4)FEEDBACK—反饋端;838電子
5)ON/OFF—控制端,高電平有效,待機靜態電流僅為75μA?
1)有3.3V、5V、12V、15V和可調電壓輸出多種系列;中文資料引腳功能
2)輸出電壓可調范圍1.23V-37V (HV型號的可達57V),負載電壓的輸出容差最大為±4%;
3)最少只需要4個外圍組件,可達3A的輸出大電流應用電路
4)較寬的輸入電壓范圍,HV型號甚至可達40V~60V;
5)內部振蕩器產生52KHz固定頻率;
6)可用TTL電平關閉輸出,低功耗待機模式,典型待機電流為50μA;
7)BUCK式降壓器,較高的轉換效率;
8)過熱和過流保護;
9)可實現Buck-Boost式正-負電壓轉換器。
LM2576/LM2576HV引腳功能說明:
1)VIN—輸入電壓端,為減小輸入瞬間電壓和給調節器提供開關電流,此接腳應接旁路電容CIN;
2)OUTPUT—穩壓輸出端,輸出高電壓為(VIN-VSAT),輸出低電壓為-0.5V。
3)GND—電路地;
4)FEEDBACK—反饋端;838電子
5)ON/OFF—控制端,高電平有效,待機靜態電流僅為75μA?
