基于反激式變壓器拓撲原理，設計了單端反激式變壓器，用于電纜絕緣電阻測試儀高壓電源的DC-DC逆變升壓模塊，、提出單端反激式開關電源變壓器設計時一些關鍵參數的選擇原則和設計步驟及驗證方法，總結了設計過程中的一些注意事項。使用結果表明：該設計方法在簡化和明確變壓器設計過程的同時，所設計的變壓器應用于絕緣電阻測試儀升壓模塊中約250 V的逆變升壓時表現出穩定的升壓性能。
反激式變壓器的基本工作原理

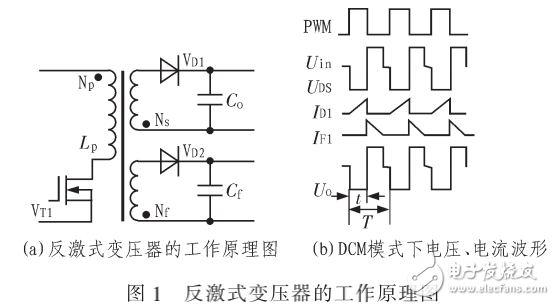

圖1（a）為反激式變壓器的T作原理圖，其中，開關管VT，的導通和截止使得原邊繞組線圈產生交變電流信號。當原邊繞組導通期間，次級繞組輸出電壓為上負下正，整流二極管VD，和VD2截止，輸m電容C，和C．放電；當原邊繞組截止時次級輸出電壓為上正下負，整流二極管VD，和VD2導通，輸m電容C。和C．充電，與正激式電路充放電過程相反。可以從輸入輸m電壓、電流波形關系圖l（b）中得mDCM模式下的T作過程。其中PWM、UDS‰、，F．、Z，，、U分別為開關管VT，柵極脈寬調制信號、漏源極電壓、整流二極管VD，和VD2電流、負載輸出端C．，正極性端電壓波形、反饋輸出端CI正極性端電壓波形。
