      高頻開關電源的工作原理詳述

      2017-12-07 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

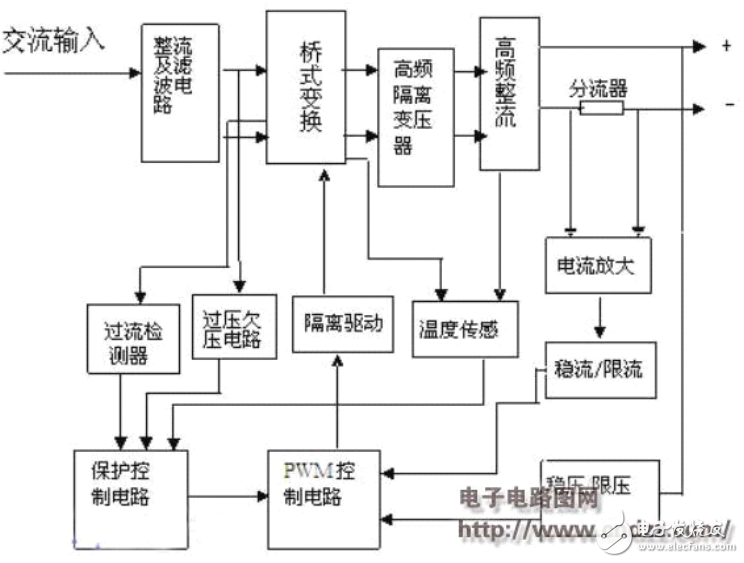

      　　變頻串聯諧振試驗裝置生產商闡述高頻開關電源工作原理，電源主要由整流濾波電路，全橋變換電路，PWM 控制電路，穩壓、限壓電路，穩流、限流電路，保護電路，以及輔助電源電路等組成。三相電網（或單相）電壓經電源開關后，進行整流濾波，得到的 520VDC（單相為 300VDC）的平滑直流電壓供給逆變電路。三相電壓取一路 380VAC（或單相 220V）經變壓器降壓整流后，再通過三端穩壓器穩壓得到±15Ｖ電壓供給各部分控制電路。 逆變電路主要由大功率 1GBT 模塊（或場效應 MOSFET 模塊）組成全橋變換電路。當 PWM 輸出控制信號通過隔離驅動器分別驅動功率模塊，兩組對角管分別交替導通，在高頻變壓器初級產生高頻脈沖電壓，次級電壓由高頻變壓器變壓后整流向負載提供能量。輸出端分別接有穩壓、限流和穩流、限壓等的反饋環路，當面板開關置于穩壓狀態時，穩壓和限流電路起作用，當輸出電壓升高或下降時，取樣電壓通過穩壓電路內部電壓比較器跟基準電壓比較，其誤差信號電壓加到 PWM 控制電路，使 PWM 輸出脈寬作相應變化，從而穩定輸出電壓，如負載電流過高時，限流電路工作，使輸出電流限制在限流設定值內。同樣，在穩流狀態下，穩流電路作用，使輸出電流穩定在設定值內，而當過壓時，限壓電路使輸出電壓鉗壓在限壓值。當有異常情況（如輸入過壓或欠壓，過流或過熱等）產生保護信號加到保護控制電路時，保護電路輸出一個電壓加到 PWM PWM PWM PWM 電路，使 PWM 電路停止輸出，從而達到保護目的。

      高頻開關電源的工作原理詳述
