      開關電源的電路組成及其原理詳述

      2017-12-07 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　開關電源的電路組成：

      　　開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。

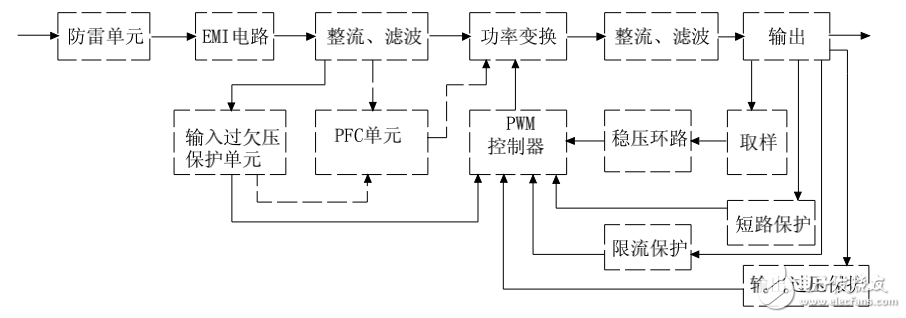

      　　開關電源的電路組成方框圖如下：

      　　開關電源的電路組成及其原理詳述

      　　開關電源電路方框圖

      　　AC 輸入整流濾波電路原理：

      　　開關電源的電路組成及其原理詳述

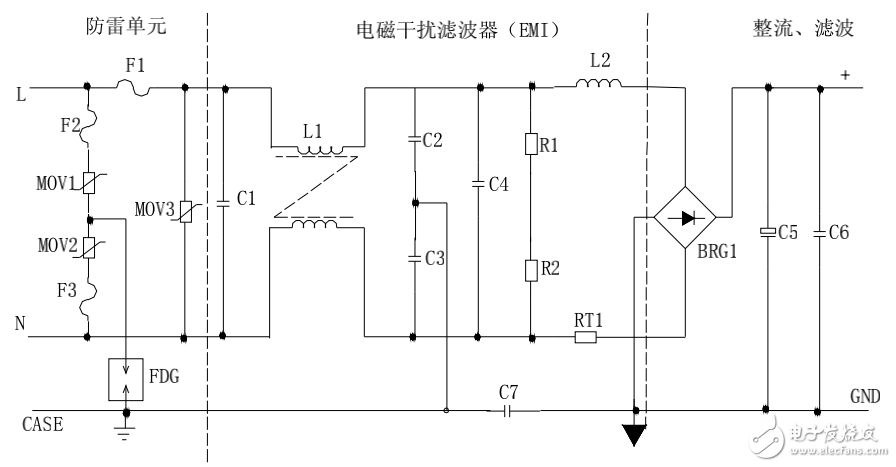

      　　輸入濾波、整流回路原理圖

      　　① 防雷電路：當有雷擊，產生高壓經電網導入電源時，由 MOV1、MOV2、MOV3：F1、F2、F3、FDG1 組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時，其阻值降低，使高壓能量消耗在壓敏電阻上，若電流過大，F1、F2、F3 會燒毀保護后級電路。

      　?、?輸入濾波電路：C1、L1、C2、C3 組成的雙π型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。當電源開啟瞬間，要對 C5 充電，由于瞬間電流大，加 RT1（熱敏電阻）就能有效的防止浪涌電流。因瞬時能量全消耗在 RT1 電阻上，一定時間后溫度升高后 RT1 阻值減?。≧T1 是負溫系數元件），這時它消耗的能量非常小，后級電路可正常工作。

      　　③ 整流濾波電路：交流電壓經 BRG1 整流后，經 C5 濾波后得到較為純凈的直流電壓。若C5容量變小，輸出的交流紋波將增大。
