      基于PWM集成控制芯片SG3525的大功率開關電源設計

      2017-12-07 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　SG3525 是一種應用廣泛的PWM 集成控制芯片， 在介紹SG3525 的功能特點以及 IGBT 驅動模塊的基礎上， 詳細闡述了基于SG3525 為控制核心的大功率開關電源的設計。該電源主電路采用半橋式逆變電路， 應用反饋手段和脈沖調制技術實現電壓的穩定輸出。最后， 給出了試驗結果。試驗表明， 該電源具有良好的性能。

      　　功率主電路

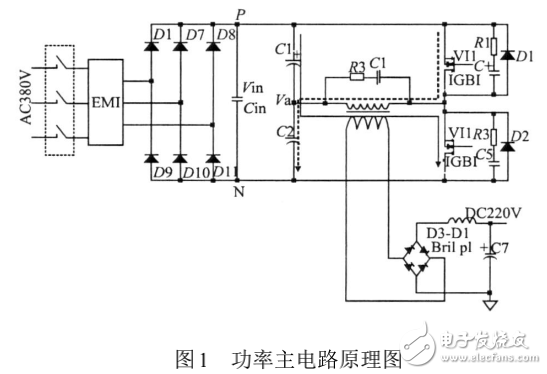

      　　本電源模塊采用半橋式功率逆變電路。如圖1 所示， 三相交流電經EM I 濾波器濾波， 大大減少了交流電源輸入的電磁干擾， 同時防止開關電源產生的諧波串擾到輸入電源端。再經過橋式整流電路、濾波電路變成直流電壓加在P、N 兩點間。P、N 之間接入一個小容量、高耐壓的無感電容， 起到高頻濾波的作用。半橋式功率變換電路與全橋式功率變換電路類似， 只是其中兩個功率開關器件改由兩個容量相等的電容C1 和C2代替。在實際應用中為了提高電容的容量以及耐壓程度， C1 和C2 往往采用由多個等值電容并聯組成的電容組。C1、C2 的容量選值應盡可能大， 以減小輸出電壓的紋波系數和低頻振蕩。

      基于PWM集成控制芯片SG3525的大功率開關電源設計
