　　lcd12864點陣的液晶屏主控芯片一般是ST7920及KS0107+KS0108及KS0086等IC，今天介紹一款我最新發現的一款COB液晶帶（RSCG12864B） 擁有I2C接口，內建中文字庫（GB2312），ASCII有5*7點陣，6*12點陣，8*16點陣三種之多，可謂目前市場最全，這款液晶屏最出色的要屬于可以存儲多達2000張圖片，可以一般界面只需在電腦上做好BIN格式圖片，配合相應的下載工具，就可以存儲到液晶模塊上。

點擊下載最新LCD12864中文數據手冊

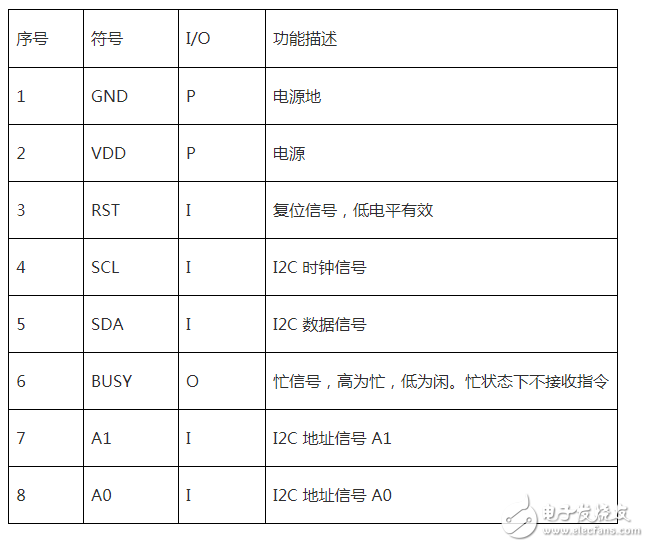

lcd12864液晶模塊與Arduino接線

說明：

　　GND------------->GND

　　VDD-------------->5V

　　RST-------------->A5

　　SCL-------------->A4

　　SDA-------------->A3

　　LCD12864庫文件：

　　/*

　　RSCG12864B.h - 12864LCD library for Arduino & Wiring

　　Copyright （c） 2015 Raylid Electronics Co.，Ltd （www.raylid.com）。 All right reserved.

　　*/

　　/*--------Arduino Uno connection to LCD-----------------------------------------------

　　LCD Module Arduino Uno

　　GND-------------------------GND

　　VDD-------------------------5.0V

　　RST（Floating）

　　SCL-------------------------A5（PC5）

　　SDA-------------------------A4（PC4）

　　BUSY------------------------A3（PC3）

　　A1（Floating）

　　A0（Floating）

　　-------------------------------------------------------------------------------------*/

　　#ifndef RSCG12864B_h

　　#define RSCG12864B_h

　　typedef unsigned char U8;

　　typedef unsigned int U16;

　　typedef unsigned long U32;

　　typedef const char CCHAR;

　　class RAYLIDLCD

　　{

　　private：

　　public：

　　RAYLIDLCD（）;

　　void begin（）;

　　void clear（）;

　　void display_on（）;

　　void display_off（）;

　　void brightness（U8 n）;

　　void draw_pixel（U8 x，U8 y）;

　　void delete_pixel（U8 x，U8 y）;

　　void draw_line（U8 x1，U8 y1，U8 x2，U8 y2）;

　　void delete_line（U8 x1，U8 y1，U8 x2，U8 y2）;

　　void draw_rectangle（U8 x1，U8 y1，U8 x2，U8 y2）;

　　void delete_rectangle（U8 x1，U8 y1，U8 x2，U8 y2）;

　　void draw_fill_rectangle（U8 x1，U8 y1，U8 x2，U8 y2）;

　　void delete_fill_rectangle（U8 x1，U8 y1，U8 x2，U8 y2）;

　　void draw_circle（U8 x，U8 y，U8 r）;

　　void delete_circle（U8 x，U8 y，U8 r）;

　　void draw_fill_circle（U8 x，U8 y，U8 r）;

　　void delete_fill_circle（U8 x，U8 y，U8 r）;

　　void inversely_area（U8 x1，U8 y1，U8 x2，U8 y2）;

　　void display_bmp（U16 n）;

　　void display_bmp_block（U16 n，U8 px，U8 py，U8 x，U8 y，U8 w，U8 h）;

　　void cursor（U8 x，U8 y）;

　　void spacing（U8 xs，U8 ys）;

　　void font_revers_on（）;

　　void font_revers_off（）;

　　void print_U32_5x7（U32 n）;

　　void print_U32_6x12（U32 n）;

　　void print_U32_8x16（U32 n）;

　　void print_U32_5x7_xy（U8 x，U8 y，U32 n）;

　　void print_U32_6x12_xy（U8 x，U8 y，U32 n）;

　　void print_U32_8x16_xy（U8 x，U8 y，U32 n）;

　　void print_string_12（CCHAR *ptr）;

　　void print_string_16（CCHAR *ptr）;

　　void print_string_12_xy（U8 x，U8 y，CCHAR *ptr）;

　　void print_string_16_xy（U8 x，U8 y，CCHAR *ptr）;

　　void print_string_5x7（CCHAR *ptr）;

　　void print_string_6x12（CCHAR *ptr）;

　　void print_string_8x16（CCHAR *ptr）;

　　void print_string_5x7_xy（U8 x，U8 y，CCHAR *ptr）;

　　void print_string_6x12_xy（U8 x，U8 y，CCHAR *ptr）;

　　void print_string_8x16_xy（U8 x，U8 y，CCHAR *ptr）;

　　};

　　extern RAYLIDLCD RSCG12864B;

　　#endif

　　//12864串行時序的實現

　　///**************************************/

　　#include《reg51.h》

　　#include《intrins.h》

　　#include《math.h》

　　/**************************************/

　　#define uchar unsigned char

　　#define uint unsigned int

　　#define clear 0x01 //清屏

　　#define reset_DDRAM 0x02 //DDRAM地址歸位

　　#define left_move 0x04 //游標左移

　　#define right_move 0x06 //游標右移

　　#define all_left_move 0x05 //畫面整體左移

　　#define all_right_move 0x07 //畫面整體右移

　　#define display_left_move 0x10 //顯示游標左移

　　#define display_right_move 0x14 //顯示游標右移

　　#define set_function1 0x30 //基本指令集動作

　　#define set_CGRAM 0x40 //設定CGRAM地址

　　#define set_DDRAM 0x80 //設定DDRAM地址

　　#define set_function2 0x34 //擴充指令集動作

　　#define fanbai 0x04 //反白第一行（擴充指令集）

　　#define set_GDRAM 0x80 //設定GDRAM地址（擴充指令集）

　　#define ON_G 0x36 //開繪圖顯示（擴充指令集）

　　#define set_function2 0x34 //關繪圖顯示（擴充指令集）

　　//端口定義

　　sbit LCD_CS=P1^3;

　　sbit LCD_SID=P2^0; //串行數據線

　　sbit LCD_SCLK=P2^1; //串上時鐘輸入

　　uchar code a［］={“串口LCD屏”}; //定義要顯示的字符串

　　/**************************************/

　　//延時函數

　　/**************************************/

　　void Delay_nms（uchar n）

　　{

　　uchar i;

　　uchar j;

　　for（i=0;i《n;i++）

　　for（j=0;j《125;j++） //大概1ms

　　_nop_（）;

　　}

　　/**************************************/

　　//串行發送一個字節

　　/**************************************/

　　void LCD_sendbyte（uchar byte）

　　{

　　uchar i;

　　for（i=0;i《8;i++）

　　{

　　LCD_SCLK=0; //拉低時鐘線

　　_nop_（）;

　　LCD_SID=（bit）（byte&0x80）; //發送最高位數據

　　LCD_SCLK=1; //上升沿發送數據

　　byte=byte《《1; //左移一位

　　}

　　}

　　/****************************************/

　　//寫指令

　　/****************************************/

　　void LCD_write_com（uchar com）

　　{

　　LCD_CS=1;

　　LCD_sendbyte（0xf8）; //送入5個連續的“1“，啟動一個周期，11111，RW（0），RS（0），0

　　LCD_sendbyte（0xf0&com）; //取高四位，數據分兩次傳送，

　　//每個字節的內容被送入兩個字節

　　//高四位放在第一個字節的高四位

　　LCD_sendbyte（0xf0&（com《《4））; //低四位放在第二個字節的高四位

　　LCD_CS=0;

　　Delay_nms（10）; //串行不支持讀操作，不可檢測忙操作，這里用延時替代

　　}

　　/******************************************/

　　//寫數據

　　/******************************************/

　　void LCD_write_dat（uchar dat）

　　{

　　LCD_CS=1;

　　LCD_sendbyte（0xfa）; //送入5個連續的“1“，啟動一個周期，11111，RW（0），RS（1），0

　　LCD_sendbyte（0xf0&dat）; //取高四位，數據分兩次傳送，

　　//每個字節的內容被送入兩個字節

　　//高四位放在第一個字節的高四位

　　LCD_sendbyte（0xf0&（dat《《4））; //低四位放在第二個字節

　　LCD_CS=0;

　　Delay_nms（10）;

　　}

　　/********************************************/

　　//LCD初始化

　　/********************************************/

　　void LCD_init（void）

　　{

　　LCD_write_com（0x30）; //選擇基本指令集

　　LCD_write_com（0x0c）; //開顯示，無游標，不反白

　　LCD_write_com（0x01）; //清除顯示屏幕，把DDRAM位址計數器調整為00H

　　Delay_nms（5）; //清屏操作時間較長1.6ms 因此加此延時

　　LCD_write_com（0x02）; //清DDRAM位址歸位，此處貌似與清屏重復

　　LCD_write_com（0x06）; //設定光標右移，整體顯示不移動

　　}

　　/*************************************************/

　　//顯示字符串

　　/*************************************************/

　　void print（uchar *s）

　　{

　　while（*s！=‘\0’）

　　{

　　LCD_write_dat（*s）;

　　s++;

　　}

　　}

　　/***************************************************/

　　//設置顯示地址

　　/***************************************************/

　　void LCD_Setaddress（uchar x，uchar y）

　　{ //地址從第1行第1列開始不從0開始

　　uchar addr;

　　switch（x）

　　{

　　case 1： addr=0x80+y-1;

　　break;

　　case 2： addr=0x90+y-1;

　　break;

　　case 3： addr=0x88+y-1;

　　break;

　　case 4： addr=0x98+y-1;

　　break;

　　default ： break;

　　}

　　LCD_write_com（addr）; //字符顯示開始地址

　　}

　　/*****************************************************/

　　//讓字符串顯示在固定位置

　　/*****************************************************/

　　void LCD_Putstring（ uchar x， uchar y， uchar *pData ）

　　{

　　LCD_Setaddress（x，y）;

　　while（ *pData ！= ‘\0’ ）

　　{

　　LCD_write_dat（ *pData++ ）;

　　}

　　}

　　/*---------------------------------------------------------------------------------------------------------------------- */

　　//打點繪圖，適用于在屏幕上打稀疏的幾個點，不能用于橫行連續打點

　　void LCD_draw_point（uchar x， uchar y）

　　{

　　uchar x_byte， x_bit; //在橫坐標的哪一個字節，哪一個位

　　uchar y_byte， y_bit; //在縱坐標的哪一個字節，哪一個位

　　x_byte=x/16; //算出它在哪一個字節（地址）

　　//注意一個地址是16位的

　　x_bit=x%16; //（取模）算出它在哪一個位

　　y_byte=y/32; //y是沒在哪個字節這個說法

　　//這里只是確定它在上半屏（32行為一屏）還是下半屏

　　//0：上半屏 1：下半屏

　　y_bit=y%32; //y_bit確定它是在第幾行

　　LCD_write_com（0x34）; //打開擴展指令集

　　LCD_write_com（0x80+y_bit）; //垂直地址（上） 貌似與說明書正好相反

　　LCD_write_com（0x80+x_byte+8*y_byte）; //先寫水平坐標（下） 貌似與說明書正好相反 ？？？？？？？

　　//具體參照數據手冊

　　//下半屏的水平坐標起始地址為0x88

　　//（+8*y_byte）就是用來確定在上半屏還是下半屏

　　if（x_bit《8） //如果x_bit位數小于8

　　{

　　LCD_write_dat（0x01《《（7-x_bit））; //寫高字節。因?yàn)樽鴺?biāo)是從左向右的

　　//而GDRAM高位在左，低位在右

　　LCD_write_dat（0x00）; //低字節全部填0

　　}

　　else

　　{

　　LCD_write_dat（0x00）; //高字節全部填0

　　LCD_write_dat（0x01《《（15-x_bit））;

　　}

　　LCD_write_com（0x36）; //打開繪圖顯示

　　LCD_write_com（0x30）; //回到基本指令集

　　}

　　/************************************/

　　//打點繪圖 一次打水平一行 可以避免斷點現象

　　//x表示數組的首地址，y表示縱坐標的值，也即是表示第多少行

　　//即對一個數組中的數進行這樣的處理：

　　//檢測數組，并默認數組為一行數的記錄即128字節，只要數組中有數等于y，就把第y行的數全部打出

　　/************************************/

　　void LCD_draw_word（uchar *x， uchar y）

　　{

　　uchar i，j，k，m，n，count=0;

　　uchar hdat， ldat;

　　uchar y_byte， y_bit; //在縱坐標的哪一個字節，哪一個位

　　uchar a［16］;

　　LCD_write_com（0x34）; //打開擴展指令集

　　y_byte=y/32; //y是沒在哪個字節這個說法

　　y_bit=y%32; //y_bit確定它是在第幾行

　　for（j=0;j《8;j++）

　　{

　　hdat=0， ldat=0; //此處清零是很必要的

　　n=j*16;

　　for（k=n;k《n+16;k++）

　　{

　　if（x［k］==y）

　　{

　　a［count］=k;

　　count++;

　　}

　　}

　　for（m=0;m《count;m++）

　　{

　　i=a［m］-n;

　　if（i《8） //如果x_bit位數小于8

　　hdat=hdat|（0x01《《（7-i））; //寫高字節。因?yàn)樽鴺?biāo)是從左向右的

　　else

　　ldat=ldat|（0x01《《（15-i））;

　　}

　　LCD_write_com（0x80+y_bit）; //垂直地址（上） 貌似與說明書正好相反

　　LCD_write_com（0x80+j+8*y_byte）; //水平坐標（下） 貌似與說明書正好相反

　　LCD_write_dat（hdat）;

　　LCD_write_dat（ldat）;

　　}

　　LCD_write_com（0x36）; //打開繪圖顯示

　　LCD_write_com（0x30）; //回到基本指令集

　　}

　　/**********************************************************/

　　//清圖形程序

　　/**********************************************************/

　　void LCD_draw_clr（void）

　　{

　　uchar i，j;

　　LCD_write_com（0x34）; //8Bit擴充指令集，即使是36H也要寫兩次

　　LCD_write_com（0x36）; //繪圖ON，基本指令集里面36H不能開繪圖

　　for（i=0;i《32;i++） //12864實際為256x32

　　{

　　LCD_write_com（0x80+i）; //行位置 貌似與說明書正好相反 （上）

　　LCD_write_com（0x80）; //列位置 貌似與說明書正好相反 （下）

　　for（j=0;j《32;j++） //256/8=32 byte

　　LCD_write_dat（0）;

　　}

　　LCD_write_com（0x30）; //開基本指令集

　　}

　　/*----------------------------------------------------------------------------------------------------------------------*/

　　/******************************************************/

　　//畫正弦波的波形

　　/******************************************************/

　　void print_sinx（void）

　　{

　　uchar i;

　　uchar xdata y_sin［128］; //定義屏幕上要打的正弦波的縱坐標

　　uchar code v［128］={32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，

　　32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，

　　32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，

　　32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，32，};

　　float y;

　　for（i=0;i《128;i++）

　　{

　　y=31*sin（0.09*i）+0.5; //此處系數為31比較好

　　y_sin［i］=32-y;

　　}

　　for（i=0;i《64;i++）

　　LCD_draw_word（y_sin， i）; //繪圖 一行一行繪

　　LCD_draw_word（v， 32）;

　　}

　　/******************************************************/

　　//主函數

　　//用于觀看顯示效果

　　/******************************************************/

　　void main（void）

　　{

　　LCD_init（）;

　　LCD_Setaddress（1，1）; print（“本文出自“電子發燒友”）;

　　LCD_Setaddress（2，1）; print（“”務必保留”）;

　　LCD_Setaddress（3，1）; print（“此出處”）;

　　LCD_Setaddress（4，1）; print（“elecfans.com”）;

　　// LCD_Putstring（3，1，“xxxxxx”）;

　　// LCD_write_dat（0x35）;

　　LCD_draw_clr（）;

　　print_sinx（）;

　　while（1）{};

　　}
