摘要 提出一種基于Windows CE嵌入式操作系統的物流車載終端設計方案。在此方案中集成了電子地圖、GPS定位、GPRS無線通信、熱敏打印機、電子秤等功能。文中給出了相應的實現及測試結果。
　　關鍵詞 物流 車載終端 電子地圖 GPS定位GPRS通信Windows CE
　　物流在現代社會中正扮演著越來越重要的角色。但是，與國外技術密集型的物流行業相比，國內物流行業在信息化、智能化程度上還存在著較大差距。鑒于這樣一種狀況，本文提出了一個基于WindowsCE平臺的物流車載終端設計方案。該物流車載終端以Liod評估板（簡稱為“Liod板”）為硬件平臺，在嵌入式操作系統Windows CE上實現的功能有：電子地圖，實現地圖4級縮放、平移、歸中功能；無線通信，實現終端與控制中心的GPRS無線通信；GPS定位，定位車載終端當前的位置；稱重與打印，讀取電子秤數據，實現票據的打印；語音提示，提供更好的人機交互功能。
　　1 軟硬件平臺簡介
　　本車載終端以Liod板為硬件平臺。Liod板的核心PXA270是一款屬于Intel XScale微架構的高性能、低功耗嵌入式處理器。在本設計中要用到的主要有LCD、觸摸屏、以太網接口、全功能串口、音頻接口等。本設計方案采用WindowsCE作為軟件平臺。WindowsCE是一種針對小容量、移動式、智能化設備的多任務、搶占式、模塊化實時嵌入式操作系統。Windows CE具有與桌面Windows幾乎完全兼容的API接口，為了配合WindowsCE上的應用程序開發，微軟公司推出了eMbedded Visual C++（簡稱 “eVC”）集成開發環境。本系統采用的是eVC 4．O。
　　2 硬件設計
　　2.1 系統硬件設計
　　在Liod板的基礎上擴充了部分外圍電路。根據Liod板提供的硬件資源和系統需要使用的硬件情況，硬件設計主要包括兩個部分：以太網口轉串口電路設計和電子秤硬件電路設計。

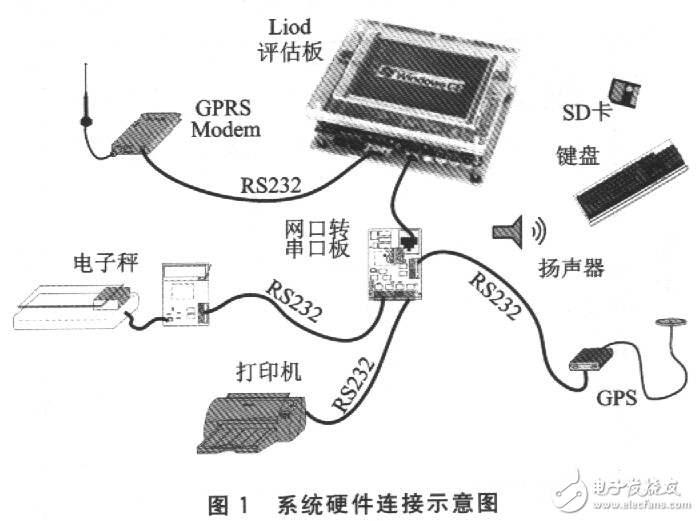

　　無線通信設備采用GPRS Modem。該GPRS Modem通過Liod板的串行口COMl發送和接收數據；GPS定位采用12通道定位模塊GARMIN-15L；打印機采用TD58熱敏打印機；電子秤采用應變片壓力傳感器結合C805lF020單片機自行開發；語音提示模塊直接使用Liod板提供的音頻接口。由于GPS接收模塊、熱敏打印機、電子秤都要通過串行口與Liod板通信，Liod板原有的串口數量已經無法滿足要求，因此采用ZNE-100T以太網轉串口模塊，把Liod板的以太網口擴充成3個串行口。系統的硬件連接如圖1所示。
