便攜式多媒體播放器（PMP），也就是通常人們所說的MP4，已成為繼MP3以后消費類產品的一個新熱點。PMP的主要優點是：攜帶方便，能夠直接播放高品質音/視頻文件；也可以瀏覽圖片，以及作為移動硬盤、數字銀行使用；此外，還有FM、游戲等功能。PMP播放器不僅需要對機體大小有所限制，更重要的是需要一種壓縮效率更高、畫面質量更高的視頻壓縮技術，以及相關編解碼芯片。本文介紹了此PMP系統的軟、硬件設計，重點在軟件設計，此PMP系統方案現在已經進入量產階段。
　　PMP系統的硬件設計
　　現階段PMP內部核心架構，大多都是采用CPU搭配DSP的方式。其中，DSP負責編/解碼工作；CPU則是針對文件管理、存取，以及使用接口、周邊組件的控制等進行處理。另外，還需考慮整合硬盤、存儲卡及LCD顯示屏等組件，以及與外部USB接口、操控按鈕間的搭配等問題。
　　為符合上述要求，PMP的設計需要內建視頻編/解碼芯片，作為模擬與數字兩種信號間轉換之用。另外，設計還需要考慮：用來連接視頻譯碼器與DSP的總線；LCD顯示屏的驅動電路；IDE接口與硬盤控制芯片間的溝通等。
　　

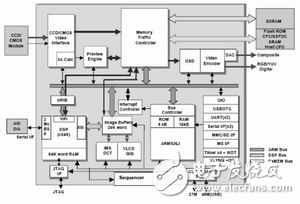

　　圖1 DM320的結構圖
　　本系統整體方案是建立在TI DM320基礎之上的。DM320 是一款支持視頻編/解碼的帶有雙CPU核的處理器。針對多媒體器件做專門的處理， 它可以直接支持視頻輸入/輸出， 可以方便的擴展音頻的輸入/輸出， 支持USB ，SDRAM，FLASH，CF/SD/MMC/MS/MS Pro 接口。DM320的結構圖，如圖1所示。
　　TI DM320將C5409與ARM926整合，即將CPU與DSP同時集成在DM320核心內。芯片采用32MB或64MB容量的SDRAM，以及4MB的閃存，用作加載與存放操作系統。DM320本身已內建LCD控制器、USB2.0 OTG接口控制器，同時讓CCIR-656格式信號經由總線在視頻譯碼芯片與DM320間傳送。由于NTSC/PAL編碼器也被整合在其中，因此也可直接進行復合視頻輸出。
　　

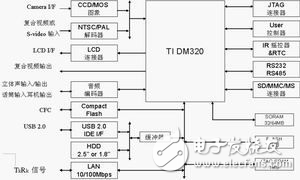

　　圖2 DM320硬件系統的整體框架圖
