Windows CE.NET是微軟公司向嵌入式領域推出的一款操作系統。它最大程度繼承了桌面版Windows操作系統的豐富功能，同時又賦予了許多新特性，以適應嵌入式領域的實際要求。無論是商業應用還是多媒體消費需求，都能被采用CE操作系統的設備輕松滿足。最新的.NET版本較之3.0版本，在實時性和穩定性上有大幅度提高，并廣泛地被平板電腦、數碼相機、彩屏手機、PDA等多種高性能產品所采用，同時工業控制中的用戶也在不斷增多。
　　1 WINCE啟動方法
　　WINCE并不是一個通用的安裝版操作系統，在各種嵌入式硬件設備中，一款CE系統通常只會針對某一種硬件平臺生成。Boot Loader是定制Windows CE操作系統過程中一個重要的開發環節。在整個系統正常啟動后，Boot Loader通過不同的方式加載CE的內核文件nk.bin。當Boot Loader把nk.bin解壓到RAM后就把CPU控制權交給CE內核。在X86平臺下，有三種Boot Loader:x86 ROM Boot Loader，x86 BIOS Boot Loader和MSDOS+Loadcepc。其中，x86 ROM Boot Loader因為要代替BIOS完成平臺的初始化工作，需要CE開發者讀懂它的源碼并根據不同的平臺修改，難度比較大。對于MSDOS+Loadcepc，首先啟動到MSDOS，再執行l(wèi)oadcepc.exe，讓loadcepc加載nk.bin到內存，再把CPU控制權交給CE內核程序。這種方法需要DOS系統的支持。
　　1.1 BIOS Boot Loader啟動過程

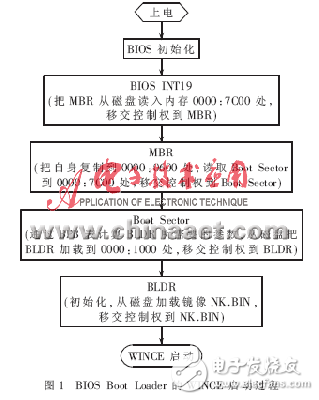

　　這里著重介紹BIOS Boot Loader。它的引導順序是：系統上電后BIOS執行完硬件初始化和配置，然后檢查引導設備的啟動順序。如果引導設備是硬盤、CF卡、DOC（Disk-On-Chip）一類的存儲設備，則就加載這些存儲器上的主引導扇區（Master Boot Sector）中的實模式代碼到內存，并執行這些代碼。這里提到的代碼被稱為主引導記錄（MBR）。MBR首先在分區表（同樣位于主引導扇區）中尋找活動分區，如果存在活動分區，則加載位于這個活動分區的第一個扇區上的代碼到內存，然后執行這些代碼。這里提到的活動分區的第一個扇區被稱為引導扇區（Boot Sector）。引導扇區上的代碼的功能是找到并且加載BIOS Boot Loader，BIOS Boot Loader再加載nk.bin。使用BIOS Boot Loader方式，需要制作啟動盤，Bsect.img和BLDR.BIN分別為引導扇區文件和WINCE的加載文件。執行“mkdisk C：”批處理命令將這兩個文件寫到磁盤上。mkdisk會設置Boot Loader的隱藏屬性，這樣在列出根目錄下所有文件時不會顯示Boot Loader的文件。這種方法的優點是不需要DOS系統就可以直接啟動系統，這是一種常用的啟動WINCE的方法;缺點是需要通過專門的工具制作啟動盤，操作相對復雜，如果要更換不同的存儲設備，則都要進行這一系列的操作才能完成。具體引導過程如圖1所示。
　　
　　1.2 BIOS Boot Loader啟動代碼分析
　　通過上面的分析，BIOS Boot Loader的工作的過程已經清楚，下面分析啟動過程中需要的文件。
　　首先分析引導扇區（BootSector）文件Bsect.img。其主要包括一個引導程序和一個稱作BPB（Bios Parameter Block）的本分區參數記錄表。BPB表記錄著本分區的起始扇區、結束扇區、文件存儲格式、硬盤介質描述符、根目錄大小、FAT個數、分配單元的大小等重要參數。引導程序是Bsect.img的關鍵部分，通過“mkdisk C：”替換原有引導扇區的主要目的是改變引導程序。
　　下面是Bsect.img的BPB和引導程序的部分代碼，包括參數的傳遞以及控制權移交給BLDR，這也是加載NK.BIN的最后一步。
　　…
　　;BIOS parameter block（BPB）
　　VerId db ′ ′ ;7C03
　　BytePerSect dw 0000 ;7C0B
　　SectPerClust db 00 ;7C0D
　　RsvdSects dw 0000 ;7C0E
　　NumFATs db 00 ;7C10
　　NumRootEntrys dw 0000 ;7C11
　　SectPerPart dw 0000 ;7C13
　　MediaDesc db 00 ;7C15
　　SectPerFAT dw 0000 ;7C16
　　SectPerTrack dw 0000 ;7C18
　　NumHeads dw 0000 ;7C1A
　　NumHiddenSectL dw 0000 ;7C1C
　　NumHiddenSectH dw 0000 ;7C1E
　　TotalSectorsL dw 0000 ;7C20
　　TotalSectorsH dw 0000 ;7C22
　　DriveId db 00 ;7C24
　　TempVal db 00 ;7C25
　　ExtRecordSig db 00 ;7C26
　　VolSerNumL dw 0000 ;7C27
　　VolSerNumH dw 0000 ;7C29
　　VolLabel db ′ ′ ;7C2B
　　TypeFAT db ′ ′ ;7C36
　　…
　　從磁盤中查找BLDR.BIN文件并裝入內存
　　…
　　;Put the media type， drive number， and data start LBA into registers that are passed to the bootloader.
　　MOV CH，［MediaDesc］
　　MOV DL，［DriveId］
　　MOV BX，WORD PTR ［_7C3E+0BH］ ;根據BPB表計算得出
　　MOV AX，WORD PTR ［_7C3E+0DH］ ;根據BPB表計算得出
　　;jump to bootloader image
　　DB 00EAH
　　DW LOAD_ADDRESS ;BLDR.BIN 在內存中的地址0000:1000
　　DW 0000H
　　2 WINCE啟動新方法
　　本文中介紹的方法是在BIOS Boot Loader基礎上改進而來，通過修改BIOS，為使用X86平臺的WINCE用戶提供方便。此方法不需要使用“mkdisk”制作啟動盤，只需要把磁盤（如硬盤、CF卡等）格式化為FAT16，把NK.BIN文件存放到磁盤活動分區的根目錄即可。
　　2.1 實現步驟
　　下面介紹這種方法的實現。BIOS的修改主要包括以下三個部分：
　?。?）把WINCE的加載程序BLDR.BIN存放到BIOS中。首先分配一個ID號，然后作為一個模塊添加到BIOS中，由于存放BIOS的Flash空間有限，所以需要對其進行壓縮。在BIOS編譯完成以后，通過BIOS工具可以看到這一模塊，并且和其他模塊一樣可以更新，也就是說可以升級BLDR.BIN。
　?。?）在BIOS啟動選項里增加WINCE啟動項。啟動過程中判斷用戶的設置，如果從WINCE啟動，則把BLDR模塊解壓后存放到某個內存空間中等待調用。
　?。?）修改BIOS INT19調用的過程。在INT19的服務程序中，當BIOS把磁盤的MBR讀入到內存0000:7C00之后取得控制權，把前面解壓后的BLDR轉移到內存0000:1000，通過讀取MBR的分區表信息（位置如圖2所示）查找當前磁盤活動分區。第一個字節為80H的是活動分區，然后讀取活動分區引導扇區的BPB表，參照Bsect.img中的方法把BLDR所需的四個參數準備好，最后移交控制權到BLDR。
