三網融合和信息技術的發展引發了有線電視的數字化整體平移，數字電視機頂盒則是終端用戶接收數字電視和CATV寬帶綜合服務的平臺。數字電視機頂盒不可缺少的模塊是用戶交互組件的設計與實現，其目標是以簡單的方式提供對電視屏幕的選擇控制，同時提供可視反饋信息和瀏覽［1］。遙控接收是最主要和最便利的用戶交互組件，軟件位于嵌入式系統的上層。
　　1 交互組件的基本工作原理與鍵值規范

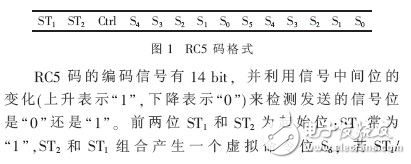

　　遙控器將遙控信號（二進制脈沖碼）調制在38 kHz的載波上，經緩沖放大后送至紅外發光二極管，轉化為紅外信號發射給遙控紅外接收模塊，后者將用戶指令轉換成相應的鍵值，發送給嵌入式系統來執行相應的處理和操作，從而實現人機交互［2］。二進制脈沖碼的形式有多種，其中最為常用的是脈沖寬度調制碼（PWM）、脈沖位置調制碼（PPM）和RC5（Remote Control 5）碼等［3］。本系統交互遙控器組件設計采用符合Philips RC5P標準的信號，RC5碼的格式如圖1所示［4］。
　
? ??
??
　　2 交互組件軟件設計與實現

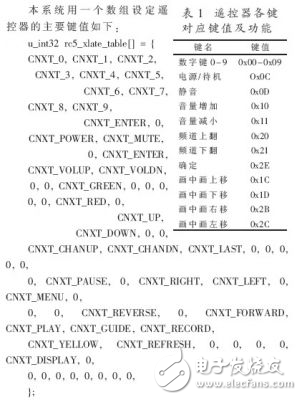

　　交互實現的流程是：遙控信號觸發一個中斷并將接收到的碼值存入一指定的緩沖器中，同時發送一個信號給應用程序中專門負責接收遙控器按鍵值的任務。此任務不斷地讀取遙控信號，一旦檢測到信號，就到指定的緩沖器中將碼值讀出，再按照事先規定好的遙控器碼值對應表轉換為應用程序可以識別的鍵，并通過消息隊列發送給用戶接口界面程序，由它對按鍵進行響應，并進行相應的處理操作［2］。首先構造遙控器相關的狀態及數據類型如下：
　　遙控器脈沖的類型
　　typedef struct PULSE {
　　u_int32 length;
　　bool high;
　　bool shortpulse;
　　bool longpulse;
　　bool interwordpulse; } PULSE， * PPULSE;
　　遙控器狀態枚舉變量
　　enum irstate
　　{
　　STATE_HEADER_SEARCH，
　　STATE_MODE_SEARCH，
　　STATE_TRAILER_SEARCH，
　　STATE_CUSTOMER_SEARCH，
　　STATE_BSKYBMODE_SEARCH，
　　STATE_CMD_SEARCH，
　　STATE_SFT_SEARCH
　　};
　　遙控器解碼應用的類型
　　typedef struct IRDECODE_INSTANCE {
　　enum irstate current_state;
　　u_int32 packet;
　　u_int32 last_packet;
　　u_int32 num_bits;
　　u_int32 prev_bit;
　　u_int32 mid_bit;
　　u_int32 last_cnxtcode;
　　bool sent_key_up;
　　bool last_matched;
　　}IRDECODE_INSTANCE，*PIRDECODE_INSTANCE;
　　交互組件的軟件模塊主要完成初始化、中斷處理、鍵值信號處理等任務。
