1 引言
　　測量血壓的傳統儀器是機械式水銀血壓計．電 子血壓計近幾年才在市場上出現。電子血壓計與傳 統血壓計相比，雖然操作簡單、使用方便，但準確 性、穩定性往往不太理想。本設計力求準確、穩定， 以適用于老年人或病人隨時監測自己血壓情況及 臨床醫學檢測。
　　在研究國內外已有產品或設計構思 的基礎上” ，使用先進的信號處理技術與智能控 制技術，盡量消除脈搏提取處理中的噪聲干擾與非 線性失真，提高血壓測量的準確性與穩定性，并提 高了測量的自動化和智能化。
　　2 系統的硬件設計

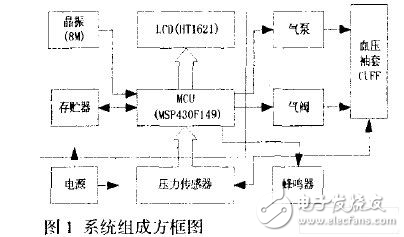

　　本設計采用Motorola公司的MPX53GC硅壓式 傳感器和TI公司MSP430F149單片機為主要器件， 構成電子血壓計，系統構成如圖1。系統由MCU、 傳感器、LCD液晶顯示器、操作面板、充放氣控制 電路、氣泵和氣閥、蜂鳴器、存貯器、電源等部分 構成。
　　
　　2．1 微處理器的選擇
　　單片機是整個系統的大腦，它不僅要對系統進 行監控、對數據進行運算處理，而月．要通過對測量 結果的判定調整硬件的參數；使系統能夠自動調節 在最佳的工作狀態，具有一定的智能性。根據系統 的設計要求，選用TI公司的MSP430F1 49單片機 。
　　MSP430內嵌ADC12，它是12位的A／D模數轉 換器，具有高速、通用的特點。ADC12可對8個外 部模擬信號之一或4個內部電壓之一作轉換。 ADC12具有通用的采樣／保持電路，給用戶提供了 采樣時序的各種選擇。MSP430F149單片機則能很 好滿足系統設計的要求。
　　2．2 傳感器電路設計

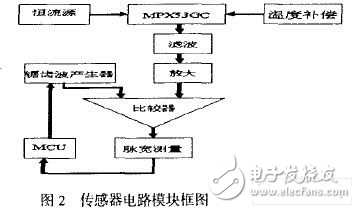

　　MPX53GC是Motorola X型傳感器，該類傳感器 價格低廉、線性優良、噪聲小、響應迅速，并且在 恒流源供電的情況下具有溫度白補償掙陛。傳感器 電路的組成如圖2所示，壓力傳感器的輸出信號先 經過濾波電路，然后進行放大，同時單片機 MSP430F149將產生1：10脈寬控制鋸齒波發生器， 產生鋸齒波與經過處理的壓力信號相比較，將電平 信號轉換為脈寬信號。單片機MSP430F149測量脈寬，然后經過相應的運算處理轉換為收縮壓（SP）、舒張壓（DP）、平均壓（MP） 。
　　
　　2．3 濾波電路設計
　　在血壓測量過程中，由于傳感器MPX53GC輸 出的信號極其微弱，而且混有高頻噪聲，如果電路 設計不合理，微弱的信號就會被噪聲淹沒。因此在 每一級放大電路中，都應有相應的噪聲濾除或抑制 電路 ，此外要盡量的消除分布電容與分布電感的 耦合，在必要處進行屏蔽。
