引 言
　　近年來，Internet得到了飛速發展與普及，而作為其核心技術的IP協議體系在數據網絡架構中的統治地位已得到了廣泛認同。另外，隨著IP技術框架中匯聚網絡研究的發展和VoIP（Voice over Internet Protoc01）技術的提出，數據網絡通信已經融入傳統的話音業務領域，而且VoIP與生俱來的Internet血統使得其在應用方面有著很強的拓展性，因此，VoIP技術和應用的研究成為了當今的熱點問題。各大芯片廠商相繼推出了VoIP方案，比如ADI公司的Blackfin系列等。協議方面的研究也取得了豐碩的成果，其中SIP（Session Initiation Protoc01）協議憑借相對簡單的實現模式和極強的擴展性受到了越來越多的關注。ADI公司推出的Blackfin處理器是一類專為滿足當今嵌入式音頻、視頻和通信應用的計算要求和功耗約束條件而設計的新型16／32位嵌入式處理器。該處理器基于ADI和Intel公司聯合開發的微信號架構（MSA），擁有類RISC型指令集、雙16位乘法器、雙40位邏輯運算單元（ALU）、40位桶形移位器和4個視頻運算單元（videoALUs），將信號處理功能和通用型微控制器所具有的易用性組合在了一起。這種處理特征的組合使得Blackfin處理器能夠在信號處理和控制處理應用中均有較好的表現；與此同時，該能力也簡化了硬件和軟件方面的設計。SIP類似于HTTP協議，也是一個基于文本的協議，因而易于讀取和調試。與此同時，SIP協議在制訂時就考慮到了擴充性的問題，通過增加新的消息類型、消息頭和消息體即可實現新服務。即使不能支持基于SIP的舊設備也不會妨礙這些新服務。另外，SIP的一個重要特點是，它不定義要建立的會話的類型，而只定義應該如何管理會話。有了這種靈活性，也就意味著SIP可以用于眾多應用和服務中。本文介紹了一種基于Blackfin處理器平臺的網絡電話方案。考慮未來應用的拓展需要和網絡電話的特點，選擇了Blackfin 533處理器和基于SIP的VoIP協議棧，實現了一系列的通話功能。
　　1 系統方案

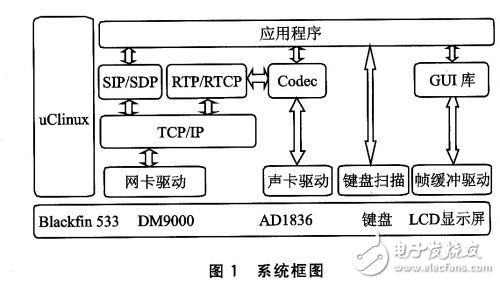

　　鑒于Linux強大的網絡功能，結合Blackfin的硬件特點，采用μClinux作為操作系統；同時面向控制的操作系統、圖形化的人機界面以及復雜的網絡協議棧，增加了對MCU的要求，語音處理又需要高效的DSP算法，因此選用Blackfin 533作為核心處理器。系統框圖如圖1所示。
　　
　　外圍硬件主要有ADl836、DM9000、LCD顯示屏和5×5鍵盤輸入設備。
　　軟件方面采用分層設計：
　　① 底層是驅動層。完成硬件的配置和相關操作，并為上層提供硬件訪問接口。
　　② 中間層是應用程序庫。完成上層應用所需的各種基本操作，并為上層提供豐富的API接口。SIP／SDPRTP／RTCP結合TCP／IP完成SIP信令交互、會話管理，以及控制實時語音數據的傳輸；Codec完成語音編解碼工作，目前支持PCMU、PCMA、GSM、Speex編碼；GUI庫提供具體的圖形顯示功能。
　　③ 上層是應用層。利用底層和中間層提供的接口，構建出話機終端具體應用。終端支持P2P和Proxy兩種通信模式，可以實現接聽、掛機、呼叫保持／恢復、呼叫轉接、電話會議、音量調節、自動注冊等功能。
