引言
　　隨著軟硬件技術的不斷發展，以及用戶對產品安全性，可靠性的要求，嵌入式應用的開發難度與代碼體積都在迅速增加，傳統的基于文本的開發方式已經越來越難以滿足這種高性能與快節奏研發的要求。
　　基于模型的設計方法利用Mathworks提供的一系列工具，可直接實現從設計理念到算法模型，再由模型自動生成嵌入式代碼的高效開發流程。對于本例來說，在LPC2124芯片上實現無刷電機控制（BLDC），設計者無需考慮如何將電機狀態的變換用C或匯編語言體現，僅需關注算法本身，將繁瑣的代碼生成工作交給計算機完成。這樣可以大大縮短產品開發周期，顯著提高工作效率。
　　1　原理分析
　　直流無刷電機的工作離不開電子開關電路，因此由電動機本體、轉子位置傳感器和電子開關電路3部分組成了直流無刷電機的控制系統，其結構框圖如圖1所示。直流電源通過開關電路向電動機定子繞組供電，位置傳感器隨時檢測轉子所處的位置，并根據位置信號來控制開關管的導通和截止，從而自動地控制哪些繞組通電、哪些繞組斷電，實現了電子換相。
　　
　　圖1　無刷電機控制系統結構框圖
　　下面以一個三相繞組的無刷電機為例，簡要介紹其工作原理。圖2為三相全橋式驅動電路原理圖，對其采用二相通電的方式驅動，即有兩個繞阻同時通電。圖中包含6個晶體管、二極管組成的三相逆變電路，Ha、Hb、Hc為霍爾元件反饋的轉子位置信號。控制電路會根據位置信號決定6路PWM信號的通斷，進而使功率管導通或關斷，使繞阻按一定順序導通，驅動電機連續旋轉。
　　當采用二相導通方式驅動電機時，功率管的導通或關斷情況經過1/6周期（即60°）。在直流無刷電機的內部嵌有3個霍爾位置傳感器，它們在空間上相差120°。由于電機的轉子是永磁體，當它在轉動的時候，其磁場將發生變化形成旋轉磁場，每個霍爾傳感器都會產生180°脈寬的輸出信號。
　　

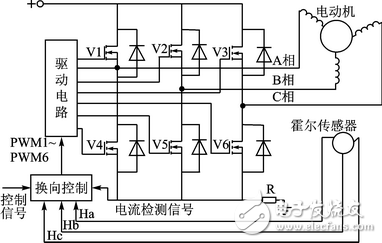

　　圖2　三相全橋式驅動電路原理圖
　　假設當前功率管V1、V6導通，則電流從A相流入電機，從C相流出電機，由電流經繞阻產生的磁場方向為（A，C）。由A和C的合磁場產生的轉矩使轉子轉動到AC位置。轉子的轉動使霍爾傳感器的輸出發生變化，控制電路會據此調整功率管的導通情況，將V6關斷，V5導通。這時，電流從A相流入電機，從B相流出電機，經繞阻產生的磁場方向為（A，B）。由A和B的合磁場產生的轉矩使轉子轉動到AB位置。同樣，霍爾器件又會輸出一個不同的值，控制電路作出相應的處理，完成一個完整的換相周期。
