發視頻資料介紹

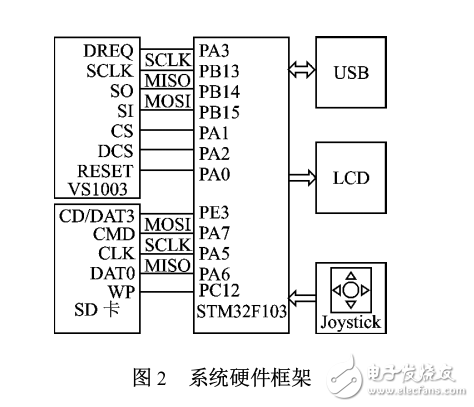

該系統使用 STM32 內部接口 SPI2 與 VS1003 進行通信 ，下面介紹其引腳連接情況。PA3 ：VS1003 的中斷請求引腳。當 VS1003 內部數據已處理完畢 ，需要新的數據時 ，將 DREQ 拉高。STM32根據這個信號來給 VS1003 發送新的數據流。PB13 ： 已 連 接 到 STM32 內 部 接 口 SPI2 的 時 鐘（SCL K） 信號線。PB14 ：已連接到 STM32 內部接口 SPI2 的主輸入從輸出（MISO） 信號線。這里 STM32 是主設備 ，VS1003 是從設備。數據流的傳輸方向是從 VS1003 傳輸給 STM32。主要用于讀取 VS1003 的一些狀態和內部寄存器值 ，比如寄存器測試返回的內部寄存器的值。PB15 ：已連接到 STM32 內部接口 SPI2 的主輸出從輸入（MOSI） 信號線。這里 STM32 是主設備 ，VS1003 是從設備。數據流方向是從 STM32 傳輸給 VS1003 ，主要傳輸給 VS1003 一些控制命令、MP3/ WMA 數據流等。PA1 ：低電平有效 ，如果拉低該引腳 ，那么通過 SPI 傳輸的是控制信號。控制信號包括讀寫 VS1003 的內部寄存器、對 VS1003 進行初始化、設置左右聲道音量等。PA2 ：低電平有效 ，如果拉低該引腳 ，那么通過 SPI 傳輸的是數據信號。比如在向 VS1003 傳輸 MP3/ WMA 的數據流時需要拉低該引腳。PA0 ：低電平有效 ，拉低該引腳則硬件復位 VS100
