發視頻資料介紹

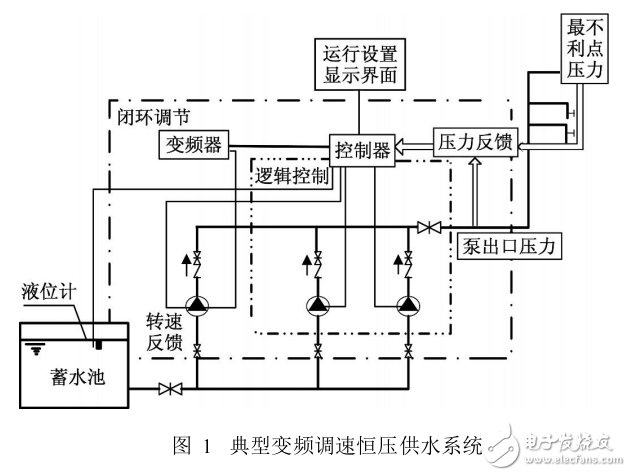

STM32F103有 80個通用 I/O （LQFP100封裝 ） ，所有的 I/O口都可以映射到 16個外部中斷向量。本控制器設計了四路開關量輸入電路和三路繼電器輸出電路 ，均采用了光電隔離 ，提高控制的可靠性 ，同時也保護了內部 CPU等部件 ，用于實現自動手動控制 ，加減泵控制 ，變頻器起停和變頻泵切換 ，及水池水位低報警等功能。使用具有 SPI串行接口的智能顯示驅動芯片ZLG7289驅動 8位 LED顯示測量值和設定值 ，通過四個按鍵實現功能設置和參數調整。顯示電路和主控制器電路獨立設計 ，顯示和按鍵部分可通過連接線安裝在控制柜面板上。RS- 232，RS - 485通訊接口實現控制器與 PC或其他串行通訊設備的連接。開發了上位機監控程序 ，可以方便地監控控制器運行狀態和方便在線修改內部參數。控制器各部分硬件電路均考慮了防雷擊 ，抗干擾 ，安全復位和輸出短路保護等要求并進行嚴格的測試 ，符合工業用控制器要求。試驗和實際應用表明該控制器可以安全穩定運行于條件復雜的工業控制現
