發視頻資料介紹
本數據采集系統的設計要求實現150路直流電壓的實
時采集和順序轉換。經過部分采集處理后，由串行數據總
以用作輸出測試與控制。
1.2 系統設計方案
根據上述設計要求和數據采集系統的設計規范，將
系統劃分為兩個部分：最小系統和采集系統。
最小系統采用基于ARM Cortex-M3架構的微控制器
STM32F103RBT6為主控CPU，利用其內置16通道ADC對
輸入的多路直流電壓信號進行實時采集和轉換，內置外設
USART將轉換結果經過串口發送在PC端由串口調試助手
顯示。
采集系統采用5塊采集板，每塊板實現30路電壓信號
采集。各塊板上，采用比例分壓的方法，利用排阻進行采
集電壓的比例轉換，以達到ADC轉換的參考基準電壓要
求。電壓信號的輸入采用4-16線模擬開關CD4067，通過
CPU輸出四位控制信號，依次選擇各路輸入信號，進行
采集轉換。
電壓信號經過采集板，級聯輸入到最小系統板中，
利用CPU內置ADC1中的10個轉換輸入通道，依次進行轉
換。設置CPU內部DMA模塊實現轉換結果的存儲，利用
串口轉發數據，在上位機顯示轉換結果。

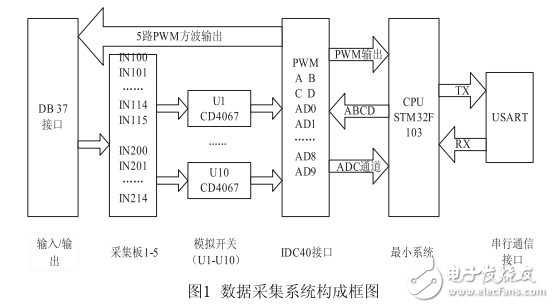

根據上述設計方案，本數據采集系統的系統組成和
工作原理如圖1所示。
