基于I2C 邏輯選型指南

2017-09-22 | rar | 0.66 MB | 次下載 | 免費

資料介紹

  最初 I

  2C 總線是為單塊板上少量器件的相互作用而設計的 諸如實現車輛內收音機或電視機的調諧

  若將總線電容設定成最大值 400PF 獲得一個合適的上升和下降時間 可以保證最高數據傳送速率為

  100Kbit/s 時數據信號時鐘信號的完整性 為了滿足新 IC 不斷增長的性能要求 到 1992 年 I

  2C 數據

  傳送速率已經增加到 400Kbit/s 在 1998 年最新發布的 I

  2C 規范中 傳送速率已達 3.4Mbit/s 至

  所有 I

  2C 器件可以通過同一個 二線 結構進行通信 整個系統的功能結構已超出了設計者的想象

  由于總線長度的限制 I

  2C 僅應用在 PC 便攜式電話 車輛內收音機或電視機等產品中 只有很少部

  分的集成系統會利用 I

  2C 總線進行遠距離通信 如今 I

  2

  C 總線廣泛應用在多卡片式電路系統中 例如刨

  須刀 行李架等 在這些系統中 要求 I

  2C 總線和每個卡片電路都能方便地分離 這樣才能保證它們在不

  影響系統其它各部分工作的情況下隨意地插入和拔出 在某些系統中 可能在一個卡片電路上放置大量器

  件 則全部器件的電容和不可忽略的微小電容加在一起肯定會超過 400PF 新推出的總線擴展 控制器

  使 I

  2C 總線突破了這個 20 30 個元件 400PF 電容的約束 幫助 I

  2C 實現了對更多器件的驅動控制 甚

  至允許多個相同的器件使用同一個地址 這些新器件的出現 使設計者能夠在維護和控制應用領域中發展

  和增加 I

  2

  C 總線的應用 因此受到普遍歡迎

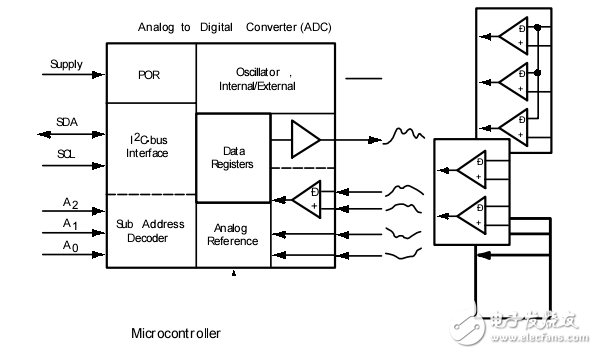

  本文只重點介紹一些通用器件的選型 諸如 通用 I/O 擴展 LED 顯示 溫度和電壓硬件監控器 DIP

  開關切換 多路復用器 總線主控器/微控器 總線中繼器/集線器/擴展器 串行 EEPROM 電壓電平變

  換器和模數轉換器

I2C 邏輯選型指南
