課題總體設計說明

　　1.1、目的

　　（1）本實驗要實現的是通過 DS18B20 溫度傳感器采集溫度并在 LCD 上顯示，并學會使用單片機控制 DS18B20 此類單總線器件，并對數字溫度傳感器 DS18B0 進行時序分析。

　　（2）更進一步了解 LCD1602 的應用。

　　（3）掌握單片機與 PC 的遠程通信。

　　1.2、基本功能

　　（1）以數字傳感器 DS1820 作為前端采集溫度，經過單片機處理后，將外部的溫度顯示在液晶屏上。

　　（2）可用通過獨立式按鍵來設定溫度的上限值和下限值，當壞境溫度超過上限值或低于下限值時會自動提示，并在液晶屏上提示溫度大于上限值或溫度小于下限值。

　　（3）當單片機檢測到 DS18B20 存在時會在在 LCD1602 上顯示“DS18B20 Succes”，反之則顯示“DS18B20 is Wrong，TEMP is No on”。

　　1.3、擴展功能以數字傳感器 DS1820 作為前端采集溫度，經過單片機處理后，再通過串口通信，把實時溫度值、上限值和下限值顯示在用 VB 語言編輯的計算機軟件的界面上并顯示出實時溫度的變化曲線，當實時溫度超過所設定的上限值和下限值時會在用 VB 語言編輯的計算機軟件的界面上提示當前溫度超過上限值或下限值，模擬實現設備與計算機的通信，通過計算機對設備的溫度檢測以及實時監控。

　　1.4、課題所達到的功能目標

　　（1）能在 LCD1602 上準確的顯示出實時溫度；

　　（2）獨立式按鍵能設置報警溫度的上限值、下限值和查看所設定的上限值、下限值；

　　（3）當溫度大于上限值或低于下限值時在液晶屏上自動提示；

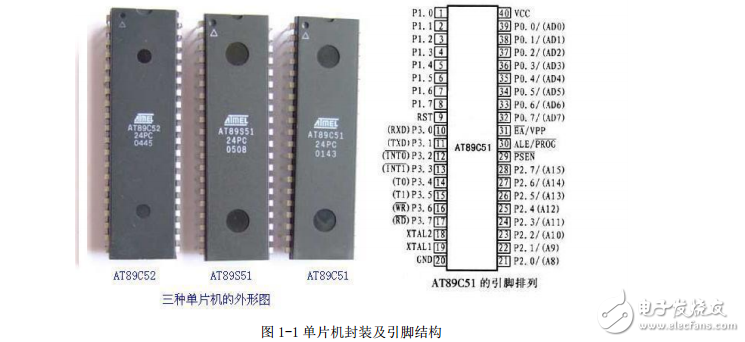

　　（4）通過串口和 PC 機連接，能夠把實時溫度值、上限值和下限值顯示在用 VB 語言編輯的計算機軟件的界面上并顯示出實時溫度的變化曲線，當實時溫度超過所設定的上限值和下限值時會在用 VB 語言編輯的計算機軟件的界面上提示當前溫度超過上限值或下限值。 1.5、單片機的選擇本系統采用了 51 單片機，其體積小巧，攜帶方便，價格便宜。且 USB 接口 2 通訊及供電，通訊速度快，無須外接電源。 51 單片機有一個全雙工的串通信口，非常適合與電腦進行通信。
