濕度傳感器HS1101在智能家居控制系統中的應用

隨著時代的發展， 數字化家居控制系統的出現使得人們可以通過手機或者互聯網在任何時候、任意地點對家中的任意電器進行遠程控制， 同時也可以對室內的空氣溫度、濕度、質量進行監測和調節。在常規的環境參數檢測中， 濕度是最難準確測量的一個參數， 這是因為測量濕度要比測量溫度復雜得多， 溫度是個獨立的被測量， 而濕度卻受其他因素 （大氣壓強、溫度 ）的影響。本文選用一種具有獨特工藝設計的、價格較低廉、精度高、線性輸出極好的 HS1101做為濕度傳感器， 較好的實現了對空氣濕度的測量， 并予以顯示。

1 HS1101簡介 HS1101是法國 Hum ire l公司推出的一款電容式相對濕度傳感器。該傳感器可廣泛應用于辦公室、家庭、汽車駕駛室、和工業過程控制系統等， 對空氣濕度進行檢測。與其他產品相比， 它有著顯著的優點：

（ 1）無需校準的完全互換性;

（ 2）長期飽和狀態， 瞬間脫濕;

（ 3）適應自動裝配過程， 包括波峰焊接、回流焊接等;

（ 4）具有高可靠性和長期穩定性;

（ 5）特有的固態聚合物結構;

（ 6）適用于線性電壓輸出和線性頻率輸出兩種電路;

（ 7）響應時間快。

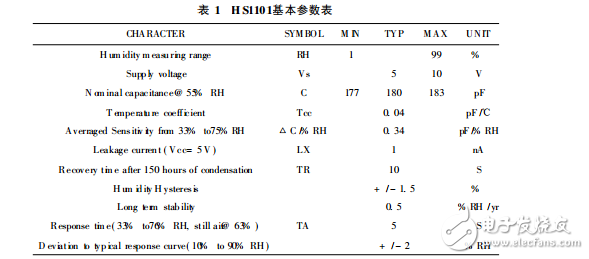

?1. 1 基本參數基本 參 數 如 表 1 所 示。默 認 測 量 溫 度 T : = 25 ， 測量時 HS1101工作頻率為 10 kHz。
