GPIO使用資料

首先，什么叫GPIO？這個問題，答案是我也不知道！至少目前我沒有必要知道，我只要知道他其實就是51單片機的那種IO口而已，不同的是，51單片機的IO口是不需要配置模式的，而STM32的IO口（哦，不，應該說是GPIO口，╮（╯▽╰）╭，真繞舌頭）是需要配置模式和時鐘的（好吧，又冒出一個時鐘來，夠麻煩的），在這里要說明一下，STM32的GPIO，如果你要用它，就要做兩步工作，第一是配置模式、速度，第二是配置其時鐘并使能（貌似說兩步有點牽強）。估計現在大家已經糊涂了，好吧，別急，我一點一點給大家解釋解釋；

我們第一步要知道GPIO的那八種模式是什么，怎么用。GPIO的八種模式如下：

（1）浮空輸入：In_Floating

（2）帶上拉輸入：IPU（In Push_Up）

（3）帶下拉輸入：IPD（In Push_Down）

（4）模擬輸入：AIN（Anolog In）

（5）開漏輸出：OUT_PD（OD 代表開漏，既Open Drain，OC代表開集，Open Collect）

（6）推挽輸出：OUT_PP（PP代表推挽式，Push_Pull）

（7）復用功能推挽輸出：AF_PP（AF代表復用功能，Alternate-Fuction）

（8）復用功能開漏輸出：AF_OD

這八種模式什么時候用哪種，這個問題值得研究，不過也不用現在就玩命地研究，以后在使用過程中慢慢就體會到了，所以在這里我就不多說了。

再就是配置GPIO的翻轉速度了，有10M、2M和50M，具體配置方式等最后我們貼個完整的代碼就明白了。

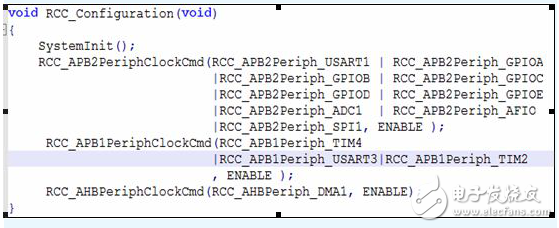

GPIO配置說完了，再說說時鐘配置，時鐘配置其實就是一堆讓初學者看不懂的代碼，不過看多了慢慢體會，你就明白他到底是在說什么了，在寫程序的時候可以直接從他給的工程中移植過來，然后修改一下相關的配制就行了，先貼個代碼，然后再解釋。
