上電復位功能

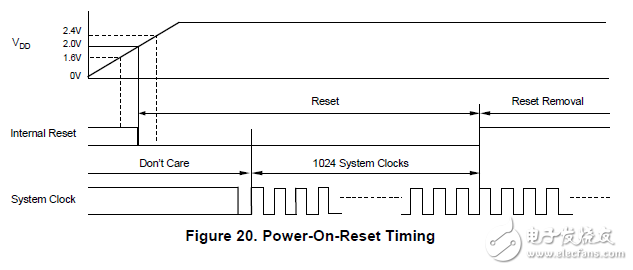

　　PCM1748包括上電復位功能，如圖20所示。隨著系統時鐘的活躍VDD的2 V（典型的，1.6 V至2.4 V），上電復位功能啟用。初始化序列需要1024系統時鐘的時間從VDD＞2 V的初始期后，的PCM1748設置為其重置默認狀態，如本數據表的模式控制寄存器部分所述。

　　在復位期間（1024系統時鐘），模擬輸出被迫雙極零級，或VCC / 2。復位后，所有的模式控制寄存器在1 / FS期間初始化，如果SCK，BCK，和提供連續的PCM1748 LRCK，提供相應的適當?shù)哪M輸出延時輸入數據。

　　音頻串行接口

　　對于PCM1748音頻串行接口包括一個三線同步串行端口。它包括LRCK（引腳3），BCK（引腳1），數據（引腳2）。它是串行音頻比特時鐘，并用于時鐘串行數據存在數據轉換成音頻接口串行移位寄存器。串行數據的時鐘到PCM1748在上升沿BCK。LRCK是串行音頻左/右用來鎖存串行數據轉換為串行音頻接口的內部字時鐘寄存器。

　　兩LRCK和BCK應同步系統時鐘。理想的情況下，建議LRCK和BCK是來自系統時鐘輸入，SCK。LRCK是采樣頻率操作，F(xiàn)S。它可以操作在32（16位，右對齊只），48，或64倍的采樣頻率。內部操作PCM1748同步與LRCK。因此，該設備的內部操作被暫停時采樣率時鐘LRCK是改變或SCK和/或BCK中斷至少3位時鐘周期。如果SCK，BCK，和LRCK是連續設置懸置的狀態后，內部操作同步自動在一段時間內小于3。在此再同步期間和此后的3 / FS時間，模擬輸出被迫雙極零級，或VCC / 2。不需要外部重置。
