資料介紹
描述

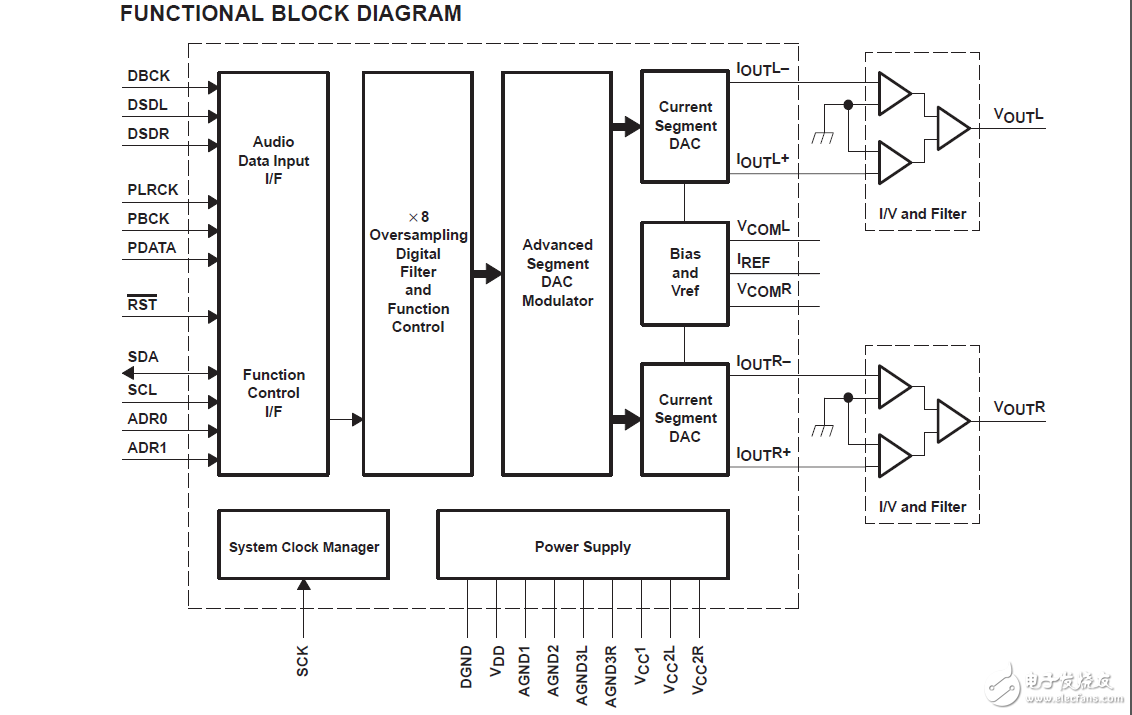

dsd1794a是單片CMOS集成電路包括立體聲數模轉換器和在一個小型28引腳SSOP封裝支持電路。這個數據轉換器使用TI的先進段DAC架構,以實現卓越的動態性能改進的時鐘抖動容忍度。dsd1794a提供平衡的電流輸出,允許用戶優化模擬性能外部。的dsd1794a接受PCM和DSD音頻數據格式,提供易于連接到音頻DSP和解碼器芯片。這個dsd1794a還與外部數字濾波器裝置(DF1704,DF1706,PMD200)。采樣率高達支持200千赫。全套用戶可編程功能是通過I2C兼容串行訪問。
特征
支持DSD和PCM格式
24位分辨率模擬性能:
?動態范圍:
?132 dB(9 V RMS,莫諾河)
?129 dB(4.5 V RMS,立體聲)
?127 dB(2 V RMS,立體聲)
?THD + N:0.0004%
差動電流輸出:7.8毫安P-P8×超取樣數字濾波器:
?–阻帶衰減:130分貝
?通帶紋波:±0.00001分貝
采樣頻率:10千赫至200千赫
系統時鐘:128,192,256,384,512,或
768 fs的自動檢測
接受16 -,20 -,和24位音頻數據PCM數據格式標準,I2S,和左對齊可選接口外部數字濾波器或DSP可I2C兼容串行端口
用戶可編程模式控制:
?數字衰減:0分貝到120分貝–,0.5分貝/步
?數字去加重
?數字濾波器的滾降:尖銳或慢
?軟靜音
雙電源操作:
?5V 3.3V模擬、數字
數字輸入5V寬容小28領先SSOP Package應用
輸入/輸出接收機
SACD播放機
DVD播放機
高清晰度電視接收機
汽車音響系統
數字多軌錄音機
其他應用程序需要24位音頻
