      aic321x/aic326xEMI濾波對揚聲器輸出

      2017-05-26 | rar | 0.05 MB | 次下載 | 免費

      資料介紹

      　　本應用報告確定EMI濾波的D類輸出級合適的組件

      　　aic321x和aic326x音頻編解碼器。的aic321x和aic326x是高度集成，高性能從德克薩斯文書包括D類輸出級，可在filterfree音頻編解碼器模式。

      　　由于D類放大器的開關在EMI排放的結果，采用EMI濾波輸出可以在阻止高頻發射和通過FCC和CE測試有幫助的一步。這是特別重要的是，當系統力學決定長PCB痕跡或揚聲器線的D類輸出。

      　　通常情況下，EMI濾波器使用鐵氧體磁珠電感器和電容器。組件選擇可能成為關鍵對于這些過濾器，編解碼器采用集成過流保護電路，可以無意中絆倒由于實施不當的EMI濾波器。

      　　過濾器組件推薦

      　　D類放大器的鐵氧體磁珠過濾器導出經驗，同時測量輻射發射。鐵氧體磁珠應至少額定音頻信號的峰值負載到負載阻抗防止對D類輸出信號失真。例如，如果D類放大器工作從5 V到4Ω負荷，至少有一個為96%的峰值電流磁珠的選擇應。阻100Ω或在高頻率較高的評級建議確保高水平的EMI抑制也不需要大的電容有關的鐵氧體珠的阻抗，以防止大高頻阻抗下降。這些電容的值通常是憑經驗確定的，但470 PF是一個很好的起點。

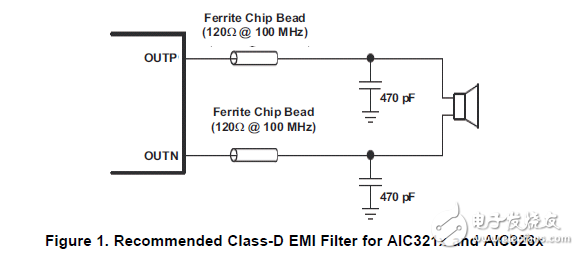

      　　圖1顯示了一個推薦的EMI濾波器aic321x和aic326x。

      aic321x/aic326xEMI濾波對揚聲器輸出
